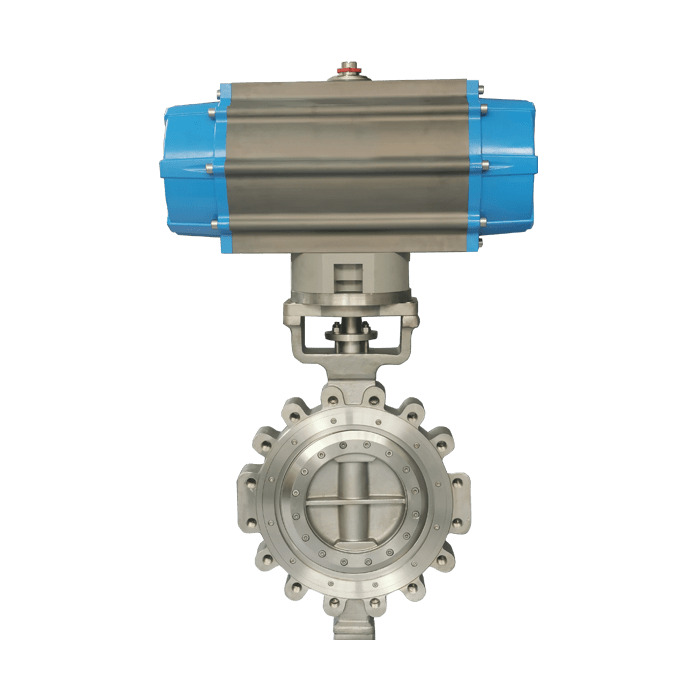

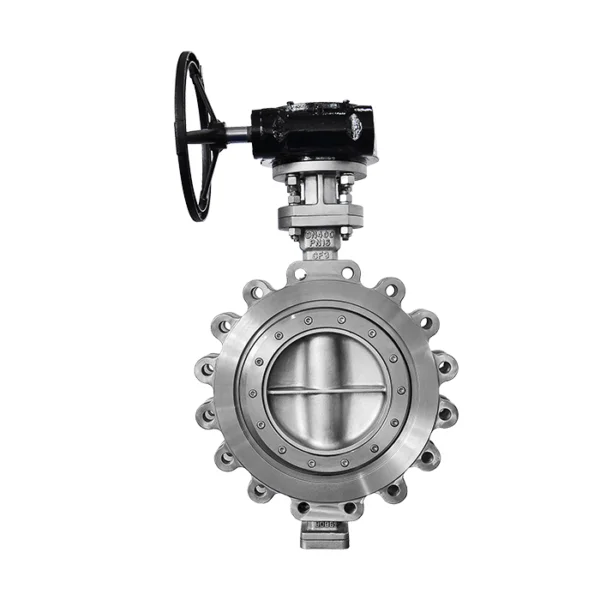

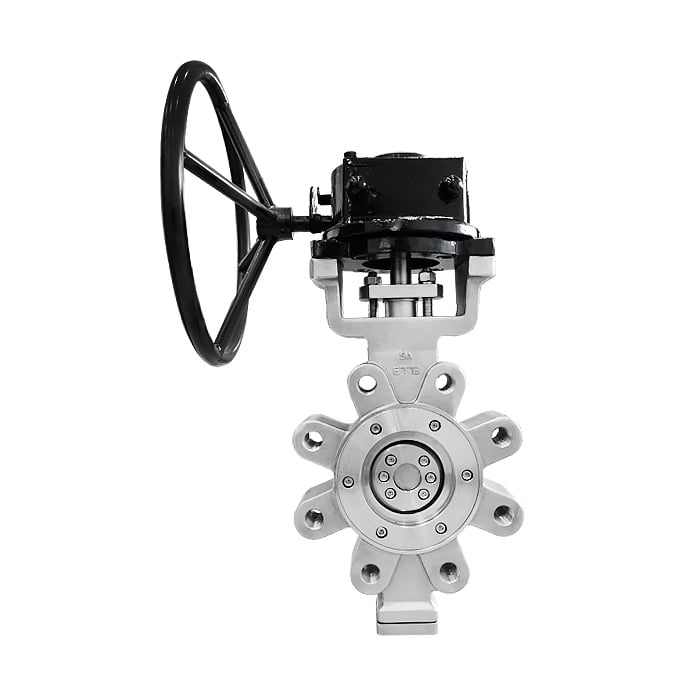

Затвор дисковый трехэксцентричный с резьбовыми проушинами

Затвор дисковый трехэксцентриковый с резьбовыми проушинами – тип поворотного запорного клапана, который используется для регулирования, ограничения или перекрытия потока рабочей среды в трубопроводе.

Особенности конструкции

Отличием затвора с тремя эксцентриситетами от центрического является наличие трех смещений:

• смещение оси вращения диска относительно центральной оси трубопровода;

• смещение оси вращения диска относительно центра диска и оси уплотнения;

• угловой эксцентриситет – смещение конуса уплотнительной поверхности относительно оси трубопровода.

Тройное смещение снижает трение между диском затвора и седлом при открытии и закрытии, за счет чего замедляется износ и продлевается срок службы клапана. Угловой эксцентриситет создает конусообразную уплотнительную поверхность, которая обеспечивает высокую степень уплотнения «металл-металл» и способствует снижению скорости износа рабочих частей арматуры в условиях высокого рабочего давления и температур.

Еще одна особенность представленного трехэксцентрикового дискового затвора – наличие резьбовых проушин. Они предназначены для простого разъемного соединения затвора с трубопроводом с помощью болтов или шпилек.

Требования к поворотным затворам с тремя эксцентриситетами устанавливают стандартные спецификации API 609, ISO 5752.

Преимущества трехэксцентрикового затвора:

• высокая степень герметичности за счет очень плотного прилегания диска к уплотнению седла;

• замедленный износ и, соответственно, увеличенный срок службы уплотнительных элементов в силу минимального трения о диск при открытии и закрытии затвора;

• низкий крутящий момент и равномерное распределение нагрузки на седло;

• широкий диапазон рабочих температур благодаря специальным стойким материалам уплотнений;

• вариативность сочетаний материалов изготовления рабочих органов и возможность применения на линиях подачи химически агрессивных сред.

Применение

Дисковые трехэксцентриковые затворы с резьбовыми проушинами используются в трубопроводах с высокими требованиями к герметичности перекрытия в нефтехимической и газовой промышленности, энергетике для управления потоками агрессивных, вязких или загрязненных сред, а также в условиях высоких температур и давления. Они подходят для блокировки потока нефти и природного газа, растворов кислот и щелочей, пара и другие жидкие и газообразных сред, транспортировка которых требует надежного управления потоком с минимальными утечками.

Дисковый трехэксцентриковый затвор API 609, ISO 5752 – купить с доставкой в Казахстан

ЕМК QAZAQ выполняет комплексные поставки металлопроката и трубопроводной арматуры по европейским и американским стандартам. У нас вы можете с быстрой доставкой заказать и купить затвор дисковый трехэксцентриковый API 609, ISO 5752 напрямую с завода-изготовителя.

Уточнить условия поставки и запросить расчет стоимости импортных дисковых затворов можно по телефону, электронной почте или оставив заявку на сайте.
