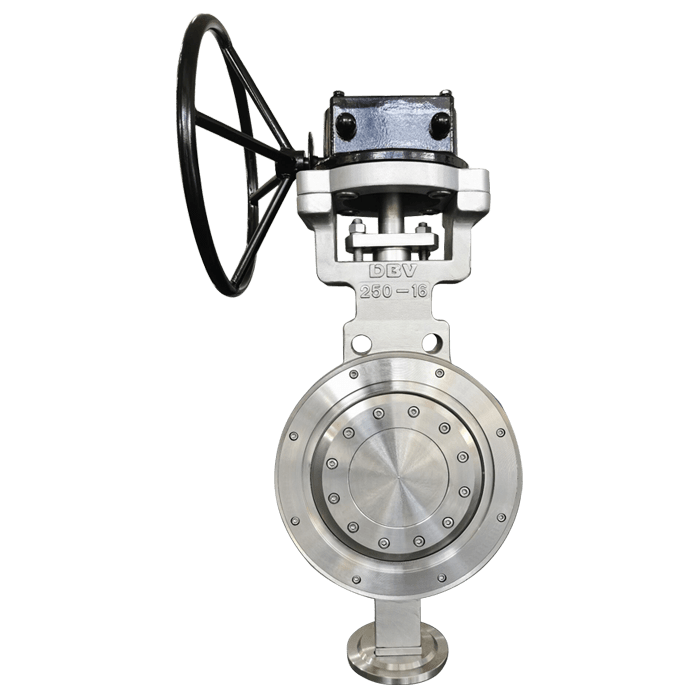

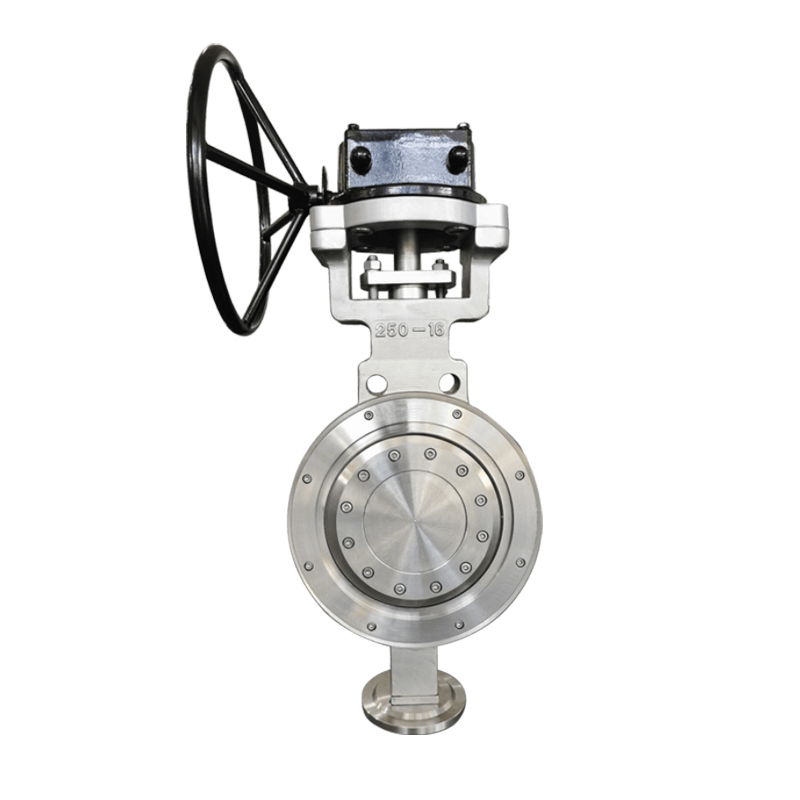

Затвор дисковый трехэксцентричный межфланцевый

Затвор дисковый трехэксцентричный межфланцевый — это разновидность дискового затвора, который используют для регулирования и перекрытия потока рабочей среды по трубопроводу. Затворы трехэксцентричные используются в системах с высоким давлением, повышенными температурами и агрессивными средами. Межфланцевый затвор устанавливается между фланцами трубопровода, что делает его компактным и удобным для монтажа в ограниченных пространствах.

Конструкция трехэксцентричного дискового затвора включает следующие элементы:

• корпус из чугуна, нержавеющей стали или углеродистой стали в зависимости от условий эксплуатации и агрессивности среды;
• диск (запорный элемент), который поворачивается внутри корпуса для регулирования или перекрытия потока среды. Диск выполнен из нержавеющей стали или других материалов, стойких к рабочей среде;
• шток, который связывает диск с приводом (ручным, пневматическим или электрическим) и передает вращательное движение для открытия и закрытия затвора.

Трёхэксцентричная система подразумевает наличие трёх эксцентриситетов (смещений) в системе вращения диска и штока:

• первый эксцентриситет — это смещение оси штока от центра корпуса;
• второй эксцентриситет — это смещение оси диска относительно оси штока;
• третий эксцентриситет — это конусное смещение уплотнительной поверхности диска, что позволяет минимизировать контакт с уплотнением при открытии/закрытии и обеспечивает плотное прилегание в закрытом положении.

Принцип работы трехэксцентричного дискового затвора основан на вращении диска относительно штока, который имеет три эксцентриситета: когда шток поворачивается, диск отходит от уплотнительной поверхности, открывая поток рабочей среды. Благодаря трехэксцентричной системе трение между диском и уплотнением минимально, что облегчает процесс открытия. При повороте штока в обратную сторону диск возвращается к уплотнению, плавно перекрывая поток среды. Специфическая конструкция позволяет диску при закрытии прижиматься к уплотнению под углом, обеспечивая герметичное закрытие.

Преимущества дисковых затворов:

• минимальный износ: трехэксцентричная конструкция снижает трение между диском и уплотнением, что увеличивает их срок эксплуатации;
• высокая герметичность даже при высоких давлениях и температурах;
• универсальность применения: дисковые затворы подходят для различных рабочих сред, от воды до агрессивных химикатов и газа;
• компактность и простота установки, благодаря межфланцевому исполнению.

Применение трехэксцентричных дисковых затворов актуально для нефтегазовой, химической и нефтехимической, энергетической отрасли, а также в водоснабжении и водоотведении.

Где купить дисковый затвор от производителя?

Купить трёхэксцентричный дисковый затворов с быстрой доставкой напрямую от производителя можно в компании "ЕМК - QAZAQ". Заказать затворы дисковые в любом исполнении можно через форму онлайн-заказа, заявкой на почту или по телефону.
