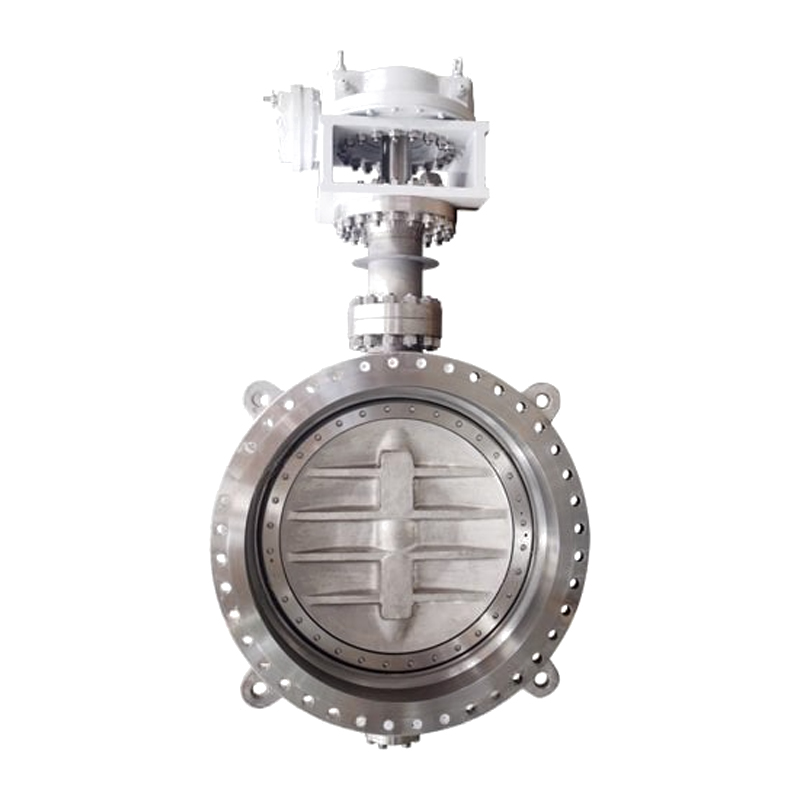

Затвор дисковый трехэксцентричный криогенный

Криогенный трехэксцентриковый дисковый затвор предназначен для перекрытия потока низкотемпературных сред в трубопроводе: сжиженного природного газа (СПГ), жидкого кислорода, азота, водорода, аргона.

Особенности конструкции и принцип работы

Трехэксцентриковый механизм устраняет трение между диском и седлом, которое характерно для стандартных центрических и двухэксцентриковых затворов. Это достигается за счет трех видов эксцентриситета:

• ось диска смещена относительно оси вращения штока, что снижает износ уплотнительных элементов;

• ось штока смещена относительно оси корпуса, что обеспечивает плавное открытие и закрытие без заедания;

• седло выполнено в виде конической поверхности, что позволяет диску при закрытии прижиматься к седлу без трения, обеспечивая плотное перекрытие потока.

Кроме того, в конструкции используются металлические или композитные седла (PTFE, графит), адаптированные к криогенным температурам, что предотвращает утечку рабочей среды даже при экстремально низких температурах и перепадах давления.

При повороте диска на 90 градусов кран полностью открывается или закрывается, а благодаря трехэксцентриковой геометрии контакт уплотнительных поверхностей происходит только в момент полного закрытия, что значительно увеличивает срок службы затвора.

Отличия криогенного трехэксцетрикового затвора от обычного:

• корпус изготавливается из низкотемпературной нержавеющей стали, сохраняющей стойкость к охрупчиванию при температурах до –196 °C;

• удлиненный шток, который предотвращает нагрев рабочей среды от внешнего тепла и исключает замерзание уплотнений;

• отсутствие трения в зоне уплотнения – благодаря трехэксцентриковой конструкции при открытии и закрытии контакт между диском и седлом отсутствует, что снижает износ и обеспечивает более плавное управление потоком.

Применение

Затвор дисковый криогенный трехэксцентриковый используется в приложениях, где необходимо надежное перекрытие движения низкотемпературных сред с минимальным износом запорных элементов:

• трубопроводы и оборудование для сжиженного природного газа, установки регазификации, танкеры для транспортировки;

• технологические линии в химической и нефтехимической промышленности, перемещающие этилен, пропилен и аммиак;

• газоразделительные установки – криогенные затворы применяются для перекрытия движения жидкого кислорода, азота и аргона;

• системы хранения водорода – резервуары и трубопроводы на водородных заправочных станциях, установки по производству жидкого водорода;

• системы морской транспортировки сжиженного природного газа.

Где купить затвор дисковый криогенный в Казахстане

В EMK – QAZAQ вы можете заказать и купить криогенный затвор API 609, ASME B16.34, API 6D с быстрой доставкой по Казахстану.
