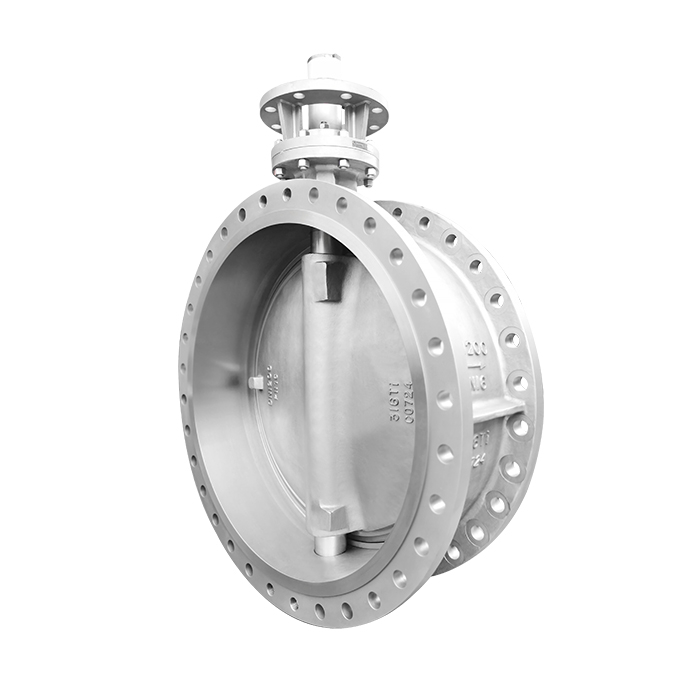

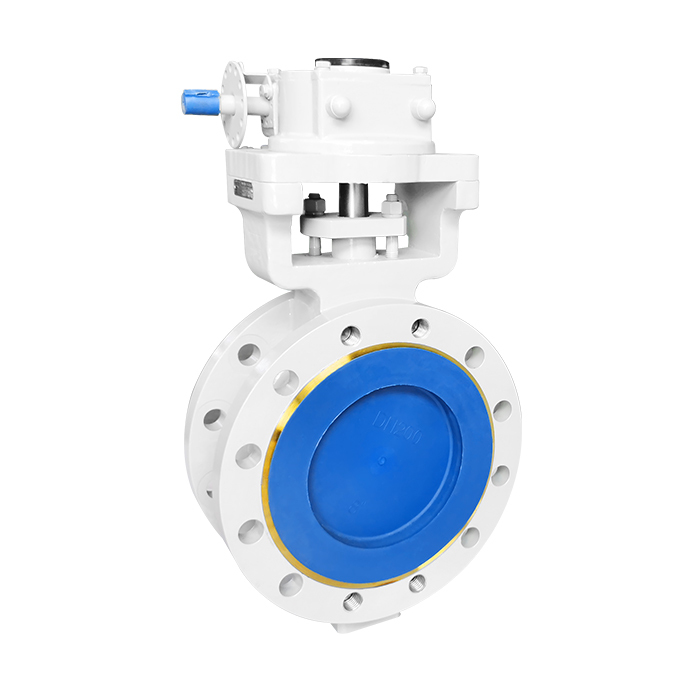

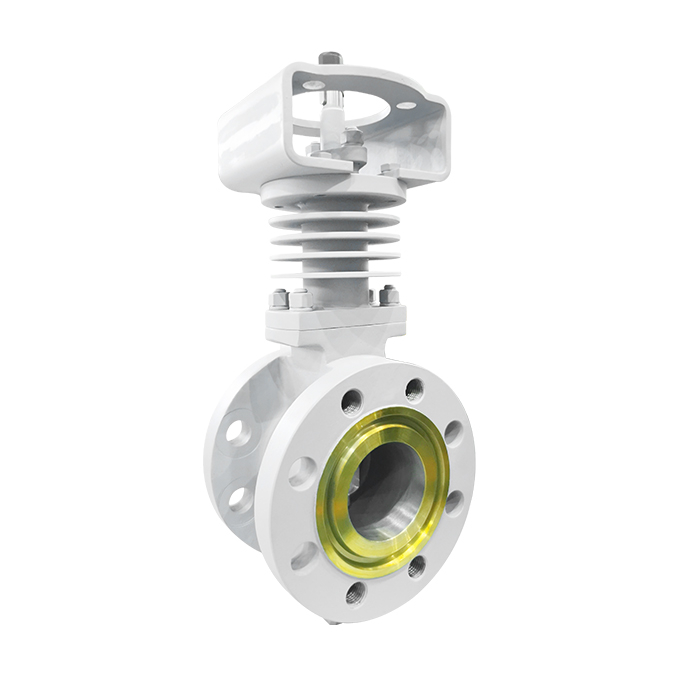

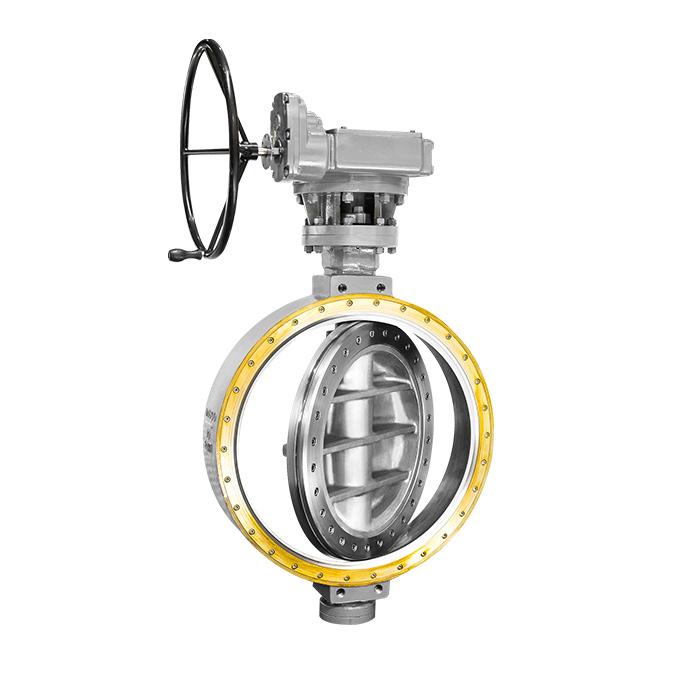

Затвор дисковый трехэксцентричный фланцевый

Затвор дисковый с тройным эксцентриситетом, или трехэксцентриковый затвор (triple offset butterfly valve) – тип промышленной трубопроводной арматуры, используемый для подачи, перекрытия и регулировки потока рабочей среды в трубопроводах.

Основной особенностью такого типа затвора является наличие трех эксцентриситетов (смещений):

• эксцентриситет оси вращения диска относительно центральной оси трубопровода;

• эксцентриситет оси вращения диска относительно центра диска и оси уплотнения;

• ксцентриситет конуса уплотнительной поверхности относительно оси трубопровода (угловой эксцентриситет).

Третье смещение создает конусообразную уплотнительную поверхность, обеспечивающую надежность уплотнения «металл-металл» и снижает скорость износа рабочих частей затвора в условиях высоких температур и давлений.

Тройной эксцентриситет обеспечивает минимальное трение между диском затвора и седлом при открытии и закрытии, что существенно увеличивает срок службы арматуры и снижает риск износа.

Назначение

Трехэксцентриковые дисковые затворы предназначены для использования в условиях, требующих высокой герметичности и надежности перекрытия трубопровода, в том числе при высоких температурах и давлениях. Благодаря своей уникальной конструкции, дисковые затворы тройным эксцентриситетом минимизируют утечки, обеспечивая при этом высокую пропускную способность и низкое сопротивление потоку в открытом положении. Затворы данного типа особенно ценятся за их долговечность и способность обеспечивать эффективное управление потоком даже в самых сложных и агрессивных рабочих условиях.

Отличия от концентриковых и двухэксцентриковых затворов

Концентриковые затворы имеют центральное расположение оси относительно диска и седла, что обеспечивает равномерное прилегание диска к седлу по всему периметру, но может привести к более высокому износу из-за трения.

Двухэксцентриковые затворы имеют два эксцентриситета: смещение оси относительно центра диска и смещение центра вращения диска. Таким образом снижается трение и износ рабочих частей по сравнению с концентриковыми затворами, но все же недостаточно снижается трение, как трехэксцентриковых затворах.

Применение

Дисковый затвор с тройным эксцентриситетом – сложный и высокопроизводительный тип поворотной заслонки, рассчитанный на работу в сложных условиях: при высоких температурах и давлении, с агрессивными средами, включая нефть и газ, геотермальный пар, этанол, черный щелок, сточные воды.

Затвор дисковый трехэксцентричный – купить с доставкой в Казахстан

В ЕМК QAZAQ выполняет поставки импортного металлопроката и трубопроводной арматуры напрямую от ведущих мировых производителей. У нас вы можете заказать и купить затвор дисковый трехэксцентриковый напрямую с завода-изготовителя с оперативной доставкой в любой регион Казахстана.

Чтобы уточнить условия поставки и запросить расчет стоимости кранов, клапанов, задвижек и другой импортной ТПА, закажите звонок или оставьте заявку на сайте.
