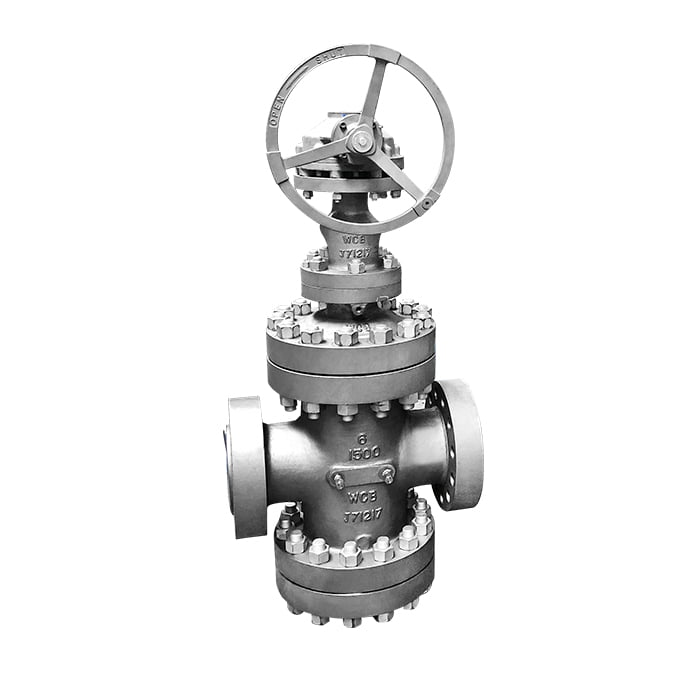

Задвижка шиберная двухдисковая

Задвижка шиберная двухдисковая – тип шиберной задвижки для перекрытия движения рабочего потока по трубопроводной линии. Шиберные задвижки обеспечивают герметичное перекрытие потока даже при транспортировке абразивных, вязких или загрязненных сред, поэтому данная арматура предназначена для условий, где классические клиновые или шиберные задвижки быстро теряют герметичность.

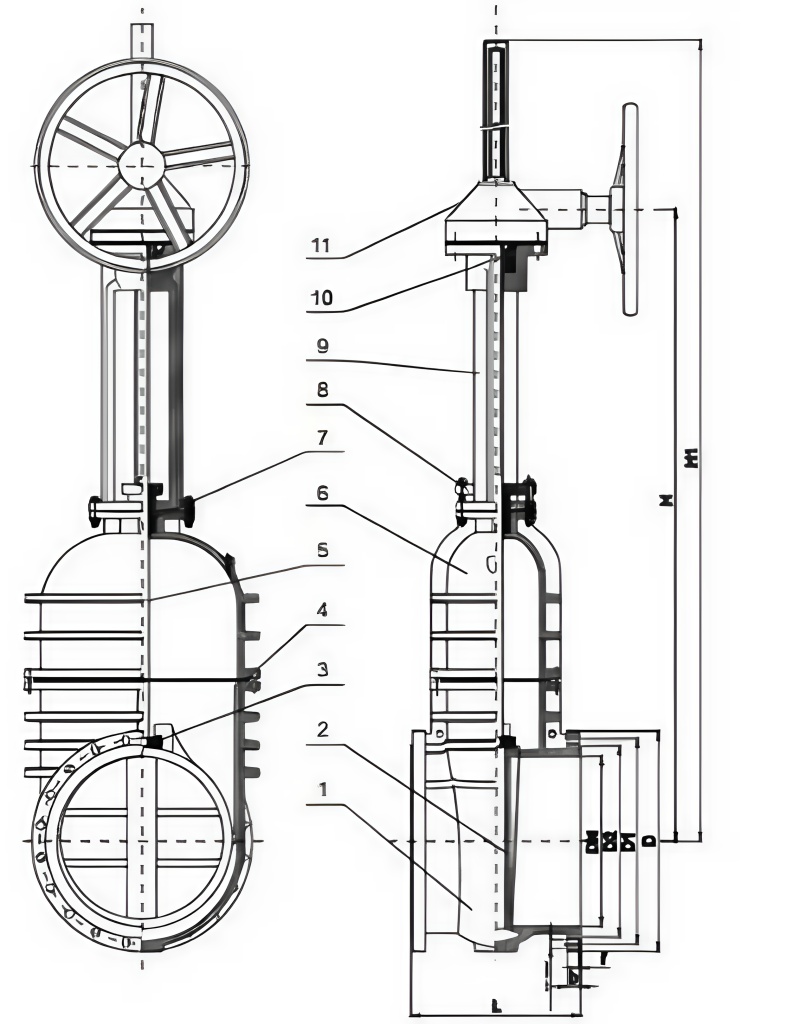

Двухдисковая шиберная задвижка api 6d состоит из:

• полнопроходного корпуса с крышкой на болтах и концами под сварное встык ли фланцевое соединение;

• двух дисков (шиберов), которые перемещаются перпендикулярно потоку;

• шпинделя, передающего усилие от привода.

Особенности конструкции задвижки двухдисковой API 6D:

• два подвижных диска вместо одного цельного шибера. Диски не связаны жестко между собой и могут независимо подстраиваться под положение седел, компенсируя неточности изготовления, перекосы и тепловые деформации;

• диски отходят от седел до начала подъема/опускания, что радикально снижает износ уплотнительных поверхностей и крутящий момент на операцию;

• механическое уплотнение + усиление от давления. Герметичность достигается комбинацией начального механического прижима и последующего давления среды, что делает уплотнение исключительно надежным;

• выдвижной шпиндель, где ходовая резьба вынесена за пределы полости корпуса, защищая ее от среды и коррозии.

Принцип работы двухдисковой шиберной задвижки

Двухдисковая задвижка по стандарту API 6D работает по принципу параллельного запирания потока двумя подвижными дисками, которые при закрытии прижимаются к уплотнительным седлам под действием механизма клина или распорной системы. При открытии диски раздвигаются, уменьшая трение и износ, а при закрытии обеспечивают герметичное перекрытие с обеих сторон потока (двойное отсечение). Такая конструкция гарантирует плотное запирание даже при изменении давления и температуры, снижает риск утечек и позволяет использовать задвижку в магистральных нефтегазопроводах для надежной изоляции участков трубопровода.

Изготовление шиберных задвижек включает литье корпуса, механическую обработку посадочных поверхностей, сборку узла дисков, монтаж шпинделя и уплотнений, а также испытания на герметичность по EN 12266.

Размеры шиберных двухдисковых задвижек и технические характеристики:

• диаметры условного прохода: от DN 50 до DN 1200;

• номинальное давление: PN 6–25 (0,6–2,5 МПа);

• рабочая температура: от –40 °C до 200 °C;

• класс герметичности: А;

• приводы: ручной маховик, редуктор, электропривод, пневмопривод, гидропривод.

Применение

Шиберные двухдисковые задвижки находят применение в отраслях, где требуется высокая износостойкость и надежная герметизация:

• горнодобывающая промышленность: транспортировка рудных пульп и абразивных суспензий;

• металлургия: системы удаления шлаков, пыли, подачи воды и газа;

• химическая и нефтехимическая отрасль: линии с агрессивными жидкостями, вязкими реагентами, суспензиями;

• целлюлозно-бумажная промышленность: трубопроводы с волокнистыми массами;

• энергетика: гидрозолоудаление, шламовые и дренажные системы ТЭЦ;

• коммунальные системы: канализационные коллекторы, системы очистки сточных вод.

Где купить шиберные задвижки с доставкой по Узбекистану?

Компания EMK STEELTRADE предлагает задвижки шиберные двухдисковые по выгодным ценам напрямую от производителя. У нас можно заказать задвижки шиберные, шаровые краны, клапаны и другие виды трубопроводной арматуры с доставкой в Ташкент и по всей территории Узбекистана.
