Клиновая задвижка для высокого давления — это трубопроводная арматура, предназначенная для управления потоками жидкости и газа в системах с высоким давлением. Конструкция данных задвижек специально рассчитана на работу в условиях высокого давления и при повышенных температурах.

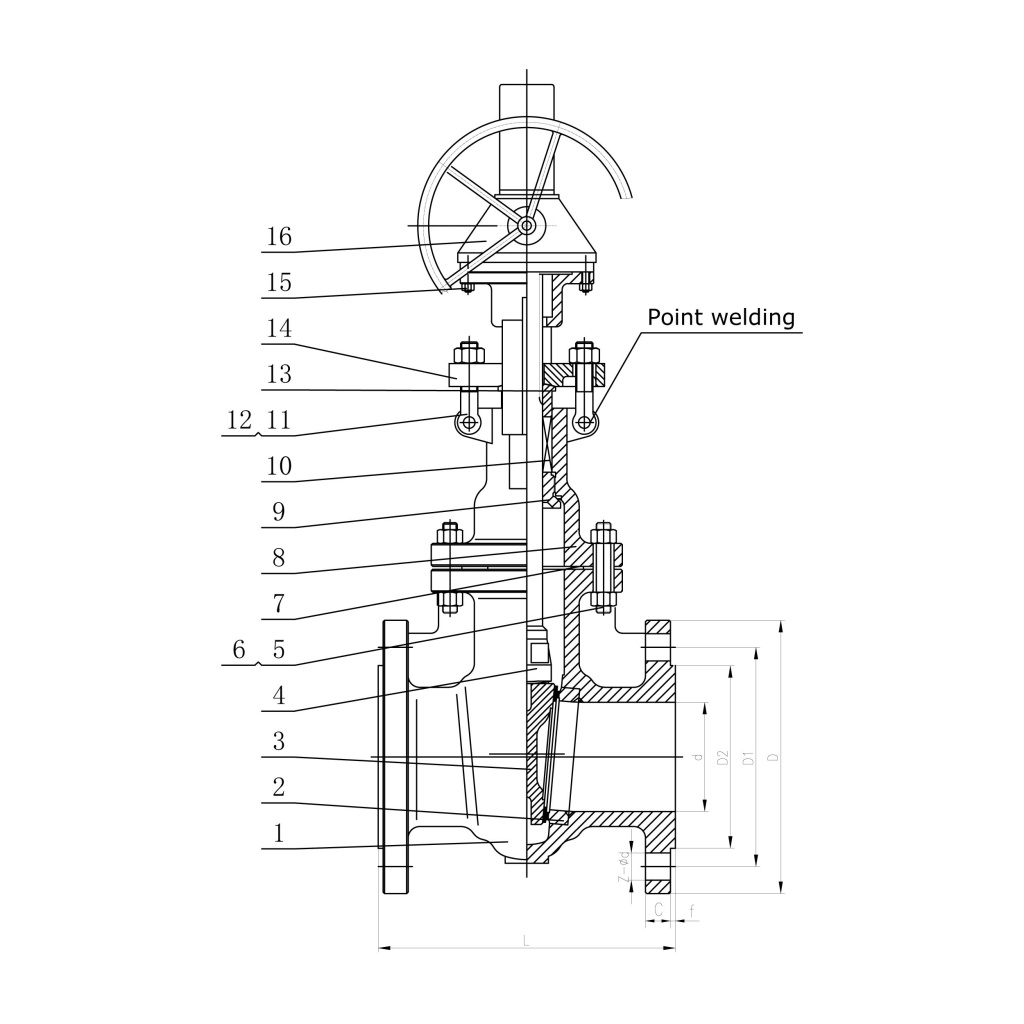

Конструкция клиновой задвижки для высокого давления включает:

• корпус с фланцевым соединением или с приварными концами для крепления к трубопроводам
• клин (затвор) - основной запорный элемент, который перемещается вертикально для открытия или закрытия задвижки. Клин может быть сплошным или упругим для лучшей герметизации при закрытии
• шток: соединяет клин с приводом (пневматическим, электрическим, гидравлическим) и перемещает клин вверх/вниз в зависимости от команды
• седло: место в корпусе, куда прилегает клин для полного перекрытия потока среды. В задвижках высокого давления седло и клин изготовлены из высокопрочных и износостойких материалов
• привод: для клиновых задвижек высокого давления используются автоматические приводы (электрические, пневматические или гидравлические) из-за сложности ручного управления из-за высоких нагрузок и температур.

Принцип работы клиновой задвижки заключается в вертикальном перемещении клина (затвора) по направляющим в корпусе. Когда задвижка открыта, клин полностью поднимается вверх, освобождая проход для рабочей среды, при этом обеспечивает минимальное сопротивление потоку, что особенно важно в системах высокого давления. При закрытии клин опускается вниз и плотно прилегает к седлу, герметично перекрывая поток.

Для клиновых задвижек высокого давления по ASME B16.34 используются материалы с высокой прочностью, износостойкостью и устойчивостью к коррозии, что важно при работе с высокими давлениями и агрессивными средами.

Стандартно это:

• для корпуса: углеродистая сталь (ASTM A105, A216 WCB), нержавеющая сталь (например, ASTM A182 F316, A351 CF8M), низколегированная сталь (ASTM A182 F11, A182 F22), коррозионностойкие сплавы (Inconel, Monel, Hastelloy)
• для уплотнений и затвора (клина): нержавеющая сталь (A182 F316), покрытия на основе графита и хрома.

Клиновые задвижки для высокого давления и температуры востребованы в нефтегазовой, нефтехимической, теплоэнергетической, целлюлозно-бумажной отрасли и т.д.
