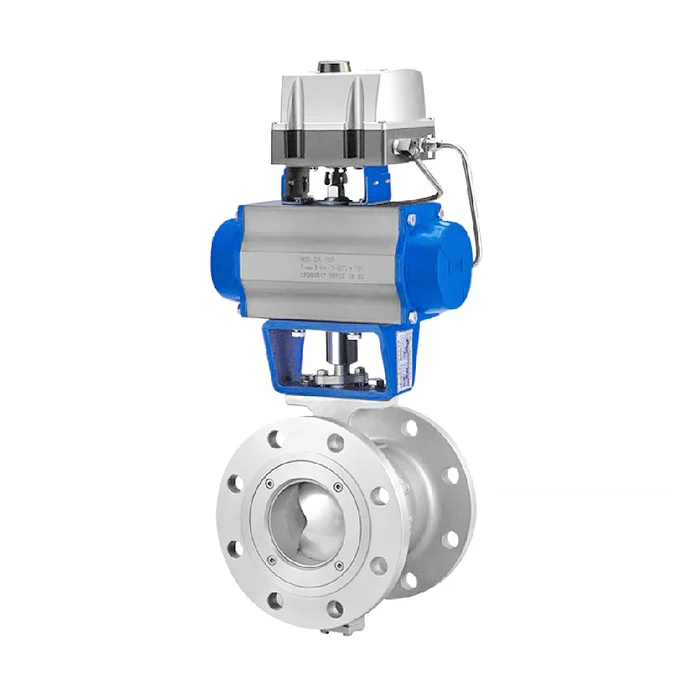

Кран шаровой сегментный регулирующий (V-port)

V-port ball valve (segment ball valve) – специальный шаровой кран с V-образным профилем отверстия в затворном элементе, сочетающий функциональные возможности как регулирующего клапана, так и запорной арматуры, и обеспечивающий точное регулирование потока с высокой степенью герметичности его перекрытия. Сегментный кран относится к кранам с равнопроцентной характеристикой потока, то есть прямой зависимостью между открытием крана и его пропускной способностью.

В зависимости от угла поворота шарового сегмента, V-образное отверстие в сегменте может либо совпадать с направлением потока, обеспечивая минимальное сопротивление и максимальный проход, либо же частично или полностью блокировать поток. Уникальная форма V-образного отверстия позволяет добиться плавного и точного контроля над скоростью и объемом потока, обеспечивая линейное изменение расхода среды при повороте заслонки.

Когда отверстие полностью открыто, поток рабочей среды проходит через кран с минимальным гидравлическим сопротивлением. По мере закрытия крана форма V-образного отверстия позволяет плавно уменьшать проходное сечение, что ведет к уменьшению потока через кран до полного его перекрытия при полном закрытии.

Ключевые свойства и преимущества шарового крана с V-портом

К особенностям и уникальным свойствам крана V-port ball valve относятся:

• высокая пропускная способность и грузоподъемность;

• увеличенный срок службы и стойкость к деформации седла за счет его покрытия твердым износостойким сплавом и закалки;

• надежная защита от протечек благодаря высокой степени герметизации седел;

• стойкость к коррозии;

• протестированная пожаробезопасная конструкция;

• простота управления в условиях высоких рабочих давлений;

• минимальное падение давления и высокая скорость реагирования на команды контроллера благодаря прямолинейности потока за счет V-образного отверстия;

• различные углы открытия, обеспечивающие точный расход перемещаемой среды;

• возможность работы с жидкостями, содержащими волокна и твердые примеси благодаря силе сдвига между V-портом и седлом, а также круглому каналу с гладкой поверхностью, в котором не накапливается перемещаемая среда.

Назначение

Регулирующий шаровой кран с V-образным отверстием наилучшим образом подходит для трубопроводных систем, где требуется широкий диапазон регулирования, точное и плавное изменение скорости, смягчение перепадов давления потока рабочей среды. Сегментные краны обеспечивают плотное перекрытие трубопровода, надежно перекрывают его в двух направлениях и уменьшают необходимость использования дополнительных клапанов. V-port segment valve предназначен для использования в промышленных системах транспортировки, переработки и хранения жидких и газообразных сред, веществ, содержащих волокна и твердые частицы.

Он подходит для установки в системах очистки сточных вод, переработки и подачи ингредиентов в пищевой промышленности, системах отопления и охлаждения, на линиях подачи пара и воды в энергетических системах, в трубопроводах, перемещающих жидкости и суспензии в целлюлозно-бумажном производстве, в системах переработки и транспортировки абразивных сред в горнодобывающей промышленности, подачи химикатов на предприятия химической промышленности и сельского хозяйства, переработки отходов в фармацевтической промышленности.
