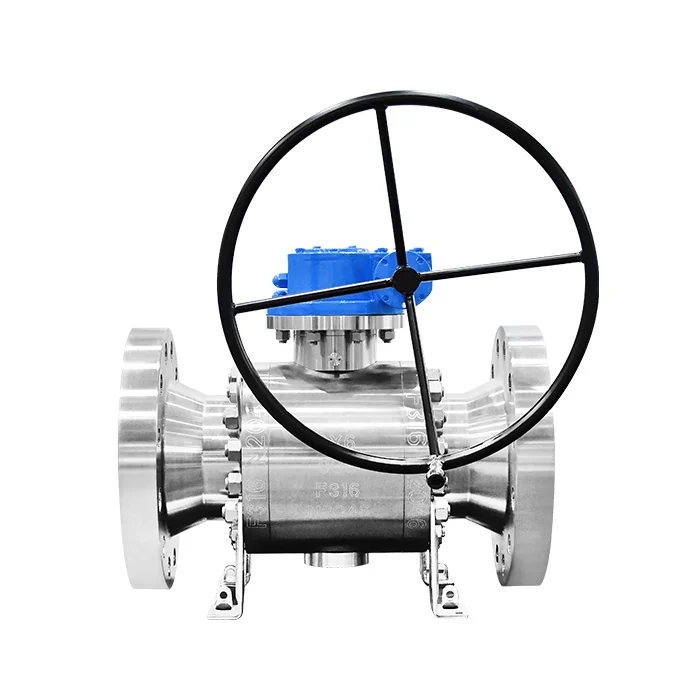

Кран шаровой с шаром на опоре литой

Кран шаровой с шаром на опоре литой (trunnion mounted ball valve) – тип шарового крана для перекрытия потока в трубопроводах больших диаметров и с высокими рабочими давлениями.

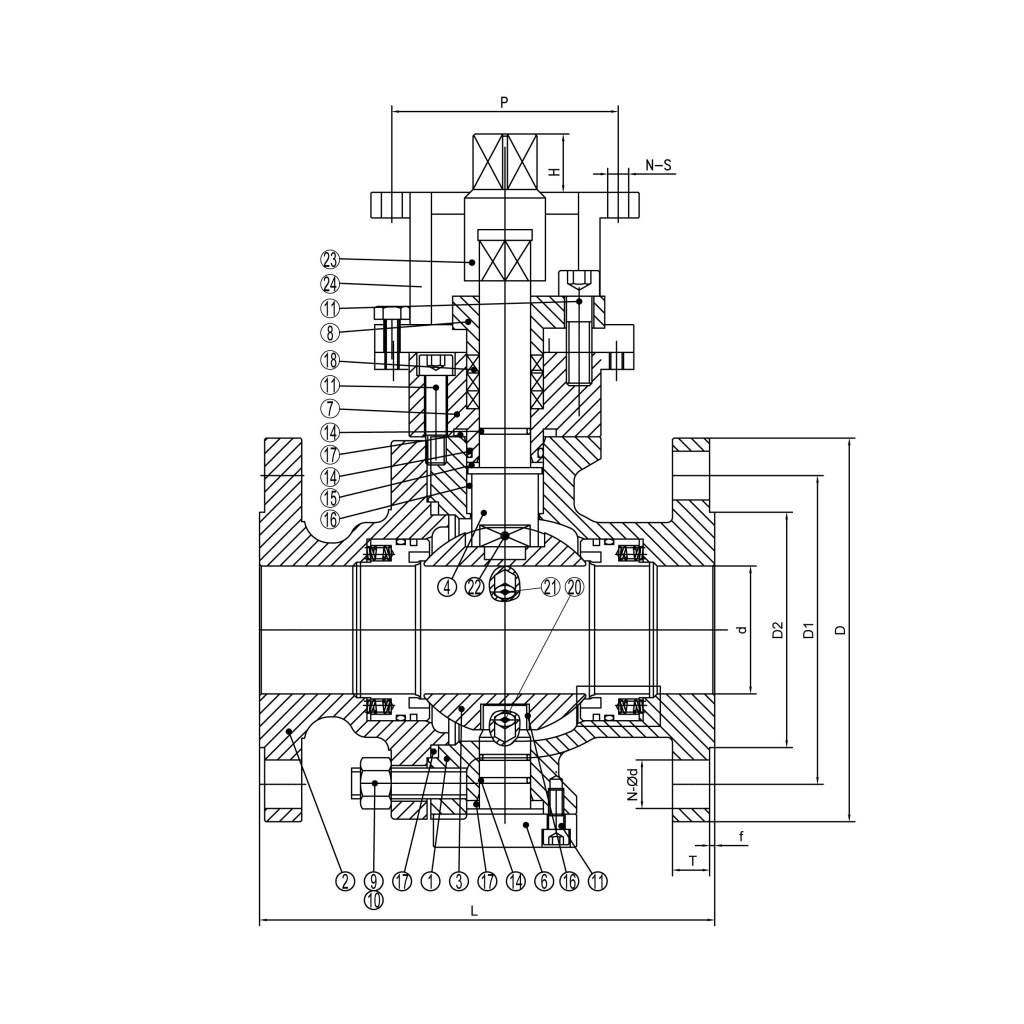

В кране с шаром на опоре сферический затвор располагается на оси (цапфе), что позволяет ему вращаться с меньшим усилием, чем в кранах с плавающим шаром. Фиксаторы шара (одна или две цапфы – в соответствии с конструкцией) снижают крутящий момент и предотвращают избыточное трение, благодаря чему кран легко закрывается даже при высоком рабочем давлении и не требует применения приводов высокой мощности. Конструкция с цапфой обеспечивает более равномерное распределение нагрузки на шар, обладает большей стойкостью к износу и подходит для линий, где, помимо высокой нагрузки, предполагается частое использование крана.

Варианты исполнения:

• двухкомпонентный шаровой кран с цапфой – с корпусом из двух частей и шаром, удерживаемым одной осью. Доступный, простой в монтаже и обслуживании;

• трехкомпонентный шаровой кран с цапфой – с более сложной конструкцией из трех частей и шаром на двух опорах. Имеет повышенную надежность и увеличенный срок службы в условиях интенсивной эксплуатации.

Проходное отверстие крана может быть полным или редуцированным. Тип соединения литого крана с шаром на цапфе – фланцевое.

Типы привода:

• ручной (редуктор);

• пневматический (в том числе пневматический с возвратной пружиной).

Преимущества литого шарового крана с цапфой

Литой корпус шарового крана выполняется путем заливки стали в форму. Такой способ изготовления отличается экономичностью и обуславливает более низкую цену на литые краны, чем на кованые, которые выполняются путем формовки под высоким давлением. Метод литья позволяет создавать более сложные формы, что дает возможность оптимизировать конструкцию корпуса крана для улучшения потоковых характеристик, минимизации турбулентности и гидравлического сопротивления.

Применение

Кран шаровой литой на цапфе подходит для использования в условиях умеренных давлений и температур для водопроводных и отопительных систем, систем воздушного, газового и нефтяного снабжения, где не предполагаются экстремальные давления и температуры.

Литой кран с шаром на цапфе – купить с доставкой в Казахстан

ЕМК QAZAQ выполняет поставки импортного металлопроката и трубопроводной арматуры напрямую от ведущих мировых производителей. У нас вы можете заказать и купить кран шаровой литой с шаром на опоре с оперативной доставкой в любой регион Казахстана.

Чтобы уточнить условия поставки и запросить расчет стоимости импортной ТПА и металлопроката, закажите звонок или оставьте заявку на сайте.
