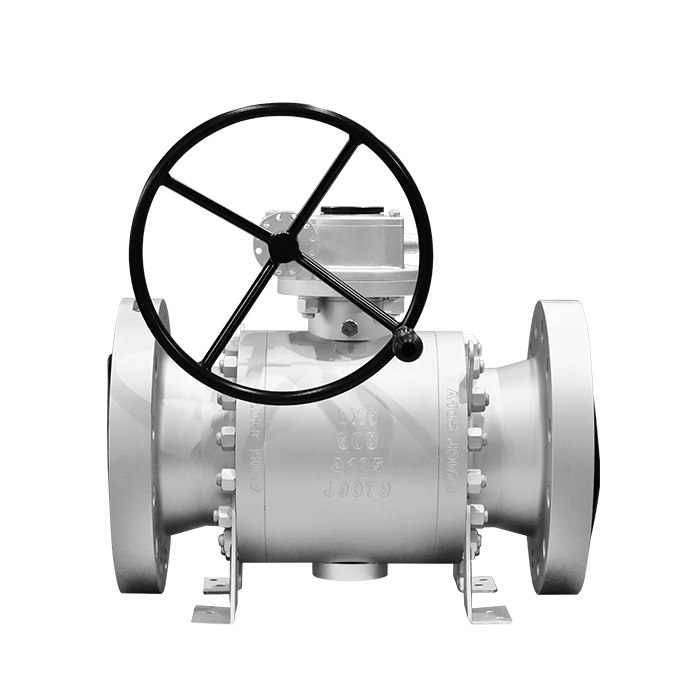

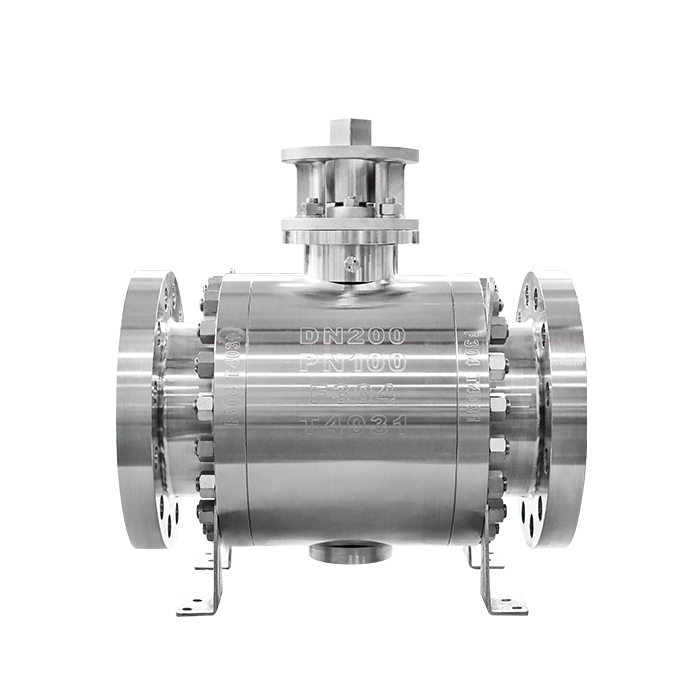

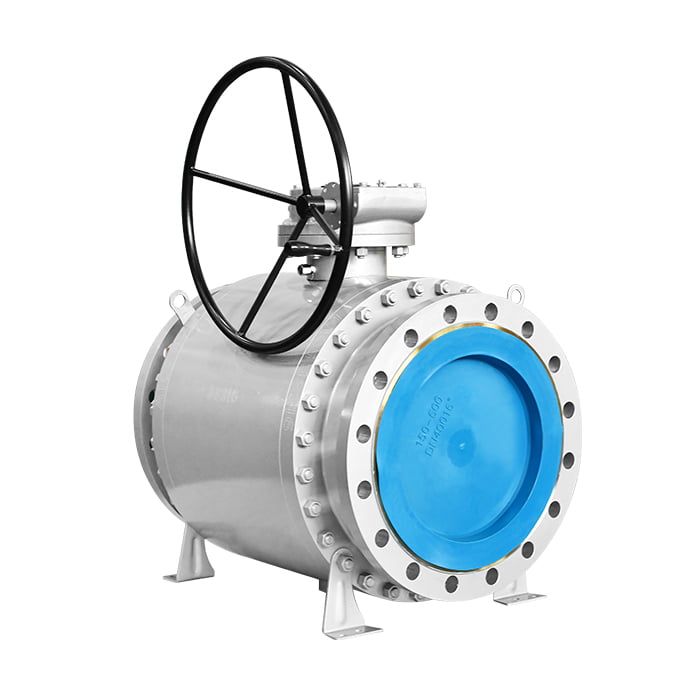

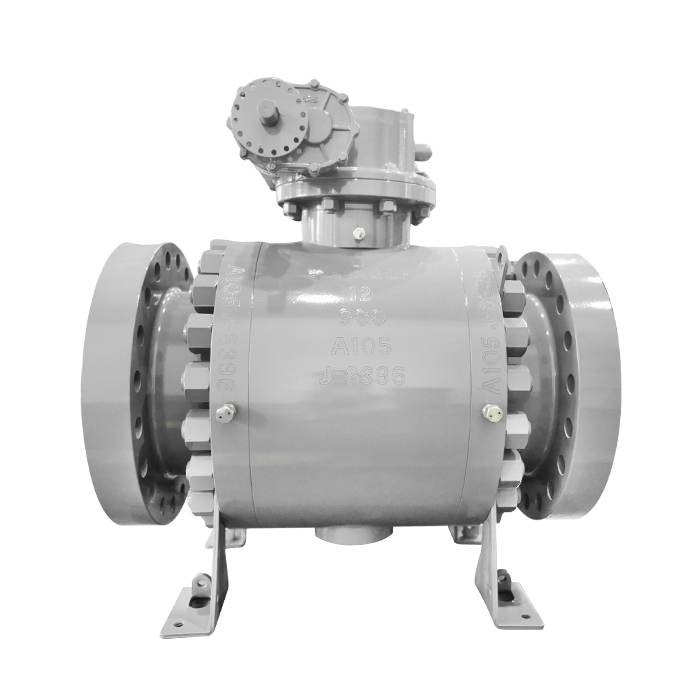

Кран шаровой с шаром на опоре кованый

Под заказ
Размер, NPS: 2” - 48”
Размер, DN: 50 - 1200
Давление: Class 150 - 2500
Стандарты: API 608, API 6D, EN 1983,
ISO 17292
  • Описание
  • Характеристики
  • Оплата и доставка

Кованый шаровой кран с шаром на опоре — это разновидность трубопроводной арматуры, используемой для перекрытия потока жидкости и газа. Главная особенность конструкции заключается в том, что шар не «подвешен» в потоке (как в кранах с плавающим шаром), а опирается на подшипники или цапфы, которые фиксируют его в корпусе. Такая конструкция снижает нагрузку на уплотнения и позволяет использовать кран при высоких давлениях и в трубопроводах больших диаметров.

Конструкция кованого шарового крана состоит из:

  • корпус — цельнокованый, что обеспечивает повышенную прочность и отсутствие литейных дефектов;
  • шар — установлен на опорах (подшипниках или цапфах), имеет сквозной проход;
  • седла — уплотнительные элементы, прижатые к шару пружинами или давлением среды;
  • шпиндель — соединен с приводом или рукояткой, передает вращательное движение шару;
  • привод — ручной, пневматический, электрический или гидравлический, в зависимости от условий эксплуатации.

Принцип действия шаровой кран с шаром на опоре: в закрытом положении шар повернут так, что его глухая сторона перекрывает канал, останавливая поток. При повороте на 90° отверстие в шаре совмещается с осью трубопровода, и поток свободно проходит. Опора шара на цапфы или подшипники обеспечивает устойчивое положение, снижает трение и износ седел, позволяя эффективно работать при высоких нагрузках.

Отличия кованого крана с шаром в опоре от других шаровых кранов:

  • от крана с плавающим шаром: в кране с плавающим шаром уплотнение достигается за счет давления шара на седло. В кованом кране с опорой шар фиксирован, и нагрузка распределяется равномернее, что уменьшает износ уплотнений;
  • от литого крана: кованый корпус прочнее, выдерживает более высокие давления и резкие перепады температуры.

Свойства и технические характеристики шарового крана:

  • номинальный диаметр: от DN 50 до DN 1400 (зависит от исполнения);
  • рабочее давление: до 420 бар (для высоконагруженных моделей);
  • температура эксплуатации: от –60 °C до +250 °C (в зависимости от материала корпуса и уплотнений);
  • материалы: кованая углеродистая, легированная или нержавеющая сталь;
  • ресурс: до 25 000 циклов «открытие-закрытие».

Применение кованых шаровых кранов с шаром на опоре:

  • нефтегазовая отрасль: магистральные трубопроводы нефти и газа, где требуется высокая герметичность при больших давлениях;
  • химическая промышленность: транспортировка агрессивных сред;
  • энергетика: системы подачи пара, воды и газа в энергетических установках;
  • металлургия и машиностроение: трубопроводы технологических жидкостей и газов;
  • судостроение: эксплуатация в морской среде при высоких нагрузках.

Где купить шаровой кран в Казахстане?

Купить трубопроводный кран с шаром в опоре напрямую от производителя можно в компании "ЕМК - QAZAQ". Заказать трубопроводную арматуру, включая шаровой кран, с быстрой доставкой по Казахстану можно через форму онлайн-заказа, заявкой на почту или по телефону.

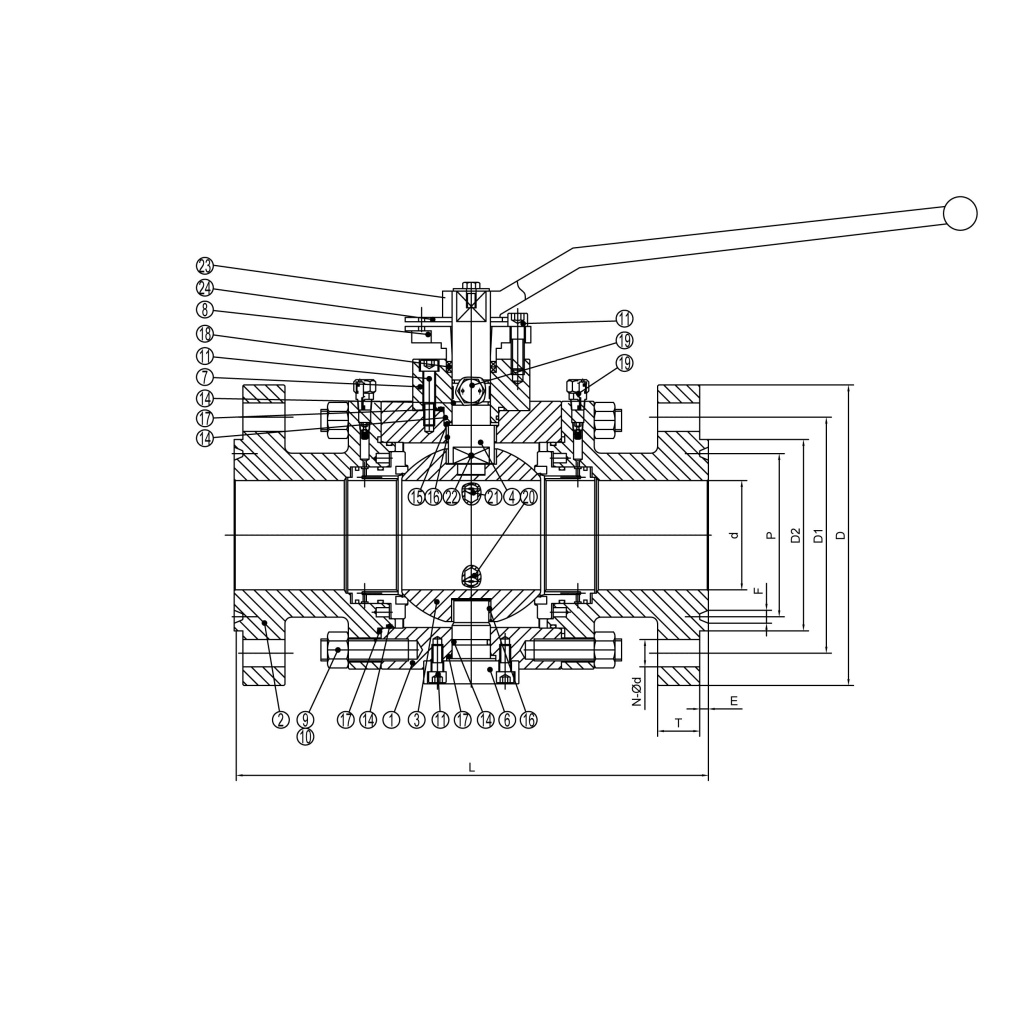

кран шаровой с шаром на опоре кованый.jpeg

Наименование детали Материал
1 Корпус ASTM A105 (кованая углеродистая сталь) или ASTM A182 F316 (нержавеющая сталь)
2 Крышка корпуса ASTM A105 или ASTM A182 F316
3 Шар на опоре ASTM A182 F316 (нержавеющая сталь) или ASTM A105 с хромированием для износостойкости
4 Опорное кольцо шара ASTM A182 F6a или F316 для коррозионной стойкости и долговечности
5 Седло RPTFE (усиленный тефлон), PEEK или графит для устойчивости к температурам и химической стойкости
6 Уплотнительное кольцо седла RPTFE или графит для обеспечения герметичности
7 Шток ASTM A276 Type 316 (нержавеющая сталь) для коррозионной стойкости
8 Уплотнение штока PTFE, RPTFE или графит для снижения трения и герметичности
9 Прокладка Спирально-навитая прокладка из графита и нержавеющей стали SS 316
10 Пружинная шайба Нержавеющая сталь (ASTM A240 Type 301 или 17-7 PH) для упругости и коррозионной стойкости
11 Штифт ASTM A276 Type 316 или аналогичный материал для устойчивости к коррозии
12 Уплотнение крышки PTFE или графит для герметичности
13 Болты крышки ASTM A193 B7 и гайки ASTM A194 2H для углеродистой стали или ASTM A193 B8M и ASTM A194 8M для нержавеющей стали
14 Антистатическое устройство Нержавеющая сталь для предотвращения накопления статического электричества
15 Ручка или привод Углеродистая сталь с покрытием или нержавеющая сталь
16 Крепежные элементы ручки Нержавеющая сталь для защиты от коррозии
17 Фиксатор положения Нержавеющая сталь или углеродистая сталь с защитным покрытием
18 Уплотнительные кольца Viton, EPDM или аналогичные материалы для стойкости к химическим воздействиям и высоким температурам
19 Опора шара ASTM A182 F6a или аналогичный материал для обеспечения долговечности при высоких нагрузках
20 Поддерживающий элемент опоры Нержавеющая сталь для повышения надежности
21 Пружина ASTM A313 Type 316 для устойчивости к коррозии и высоким температурам
22 Подшипники Нержавеющая сталь или бронза для снижения трения
23 Крепежные болты ASTM A193 B7 и гайки ASTM A194 2H или эквивалент для соответствия условиям эксплуатации
24 Индикатор положения Нержавеющая сталь или пластик, в зависимости от требований к условиям эксплуатации
