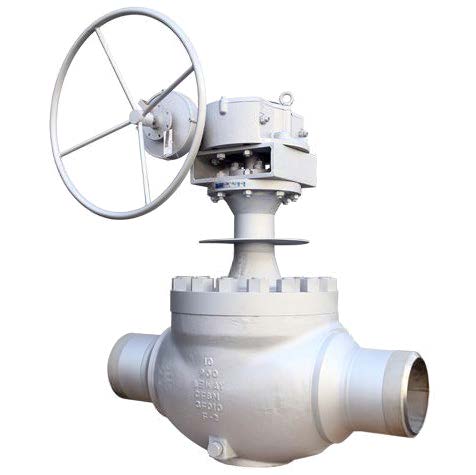

Кран шаровой криогенный с шаром на опоре, с верхним входом

Криогенный шаровой кран с шаром на опоре и верхним входом предназначен для надежного управления потоком криогенных сред, таких как сжиженный природный газ (СПГ), жидкий кислород, азот, водород и аргон.

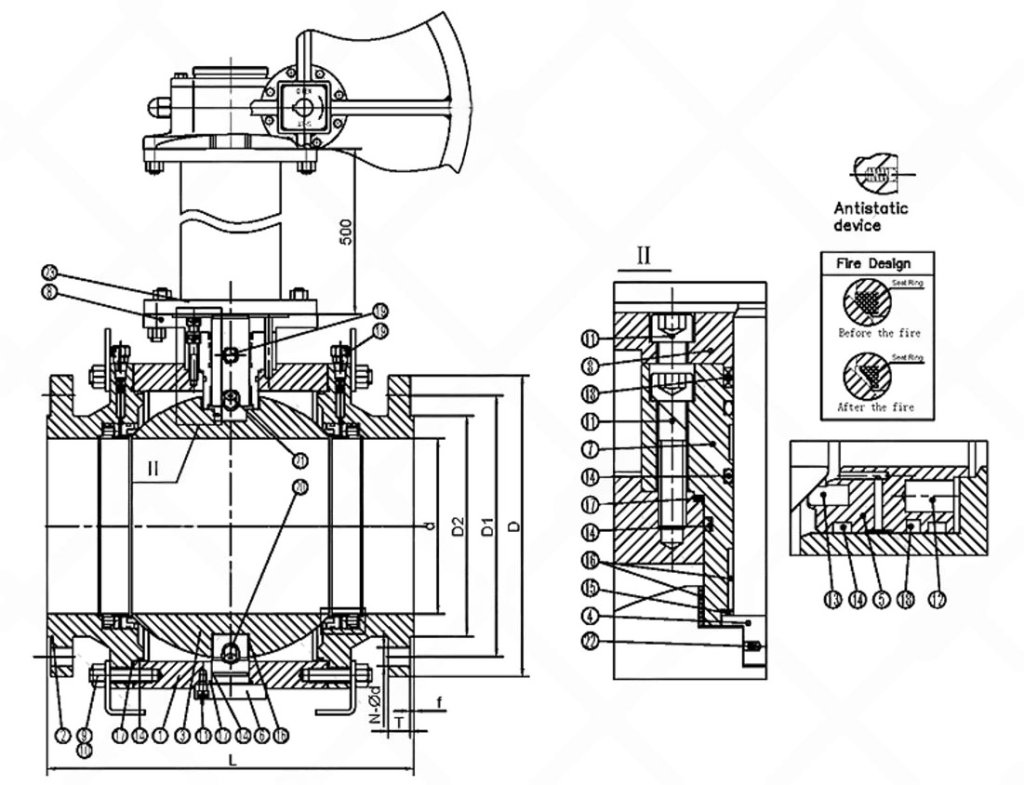

Конструкция и принцип работы

Шаровой кран с опорным шаром отличается от конструкции с плавающим шаром тем, что шар зафиксирован на одной или между двумя цапфами (осями). Это снижает нагрузку на уплотнительные элементы и делает кран пригодным для применения в трубопроводах большого диаметра, эксплуатируемых под высоким давлением.

При повороте штока на 90 градусов шар изменяет положение, открывая или перекрывая проходное сечение. Благодаря опоре, шар не испытывает осевых нагрузок, что уменьшает износ седел и повышает долговечность крана.

Верхний вход позволяет проводить техническое обслуживание без демонтажа крана из трубопровода, что значительно упрощает техническое обслуживание.

Особенности криогенного шарового крана с шаром на цапфе:

• корпус изготавливается из нержавеющей из углеродистой или нержавеющей стали для низких температур, либо или никель-алюминиевой бронзы, которые сохраняют стойкость к охрупчиваанию;

• уплотнительные элементы выполнены из тефлона (PTFE), графита (не подходит для жидкого кислорода) или металла, сохраняющих упругость и герметичность при экстремально низких температурах. В зависимости от условий эксплуатации могут использоваться пружинные или поршневые механизмы компенсации износа седел;

• удлиненный шток, который выносит привод за пределы воздействия низких температур, что предотвращает замерзание уплотнений и образование конденсата;

• криогенных кранах не используются стандартные смазочные материалы, так как они могут замерзнуть или загрязнить рабочую среду (особенно при работе с кислородом).

Применение

Криогенные шаровые краны с опорным шаром используются в промышленных трубопроводах, перемещающих низкотемпературные среды (до –196 °C):

• нефтегазовая промышленность – терминалы СПГ, резервуары хранения, транспортные системы для сжиженных газов;

• риогенные установки – резервуары и трубопроводы для жидкого кислорода, азота, водорода;

• аэрокосмическая промышленность – системы подачи жидкого водорода и кислорода в ракетных двигателях;

• энергетика – охлаждение турбин и генераторов с использованием криогенных сред.

Где купить кран шаровой криогенный API в Казахстане

В EMK – QAZAQ вы можете заказать и купить криогенный кран шаровой api с шаром на опоре (цапфе). Оставьте заявку на импортные криогенные краны и другую трубопроводную арматуру от ведущих производителей на сайте, электронной почте, в мессенджере или закажите звонок – с вами свяжется наш специалист.
