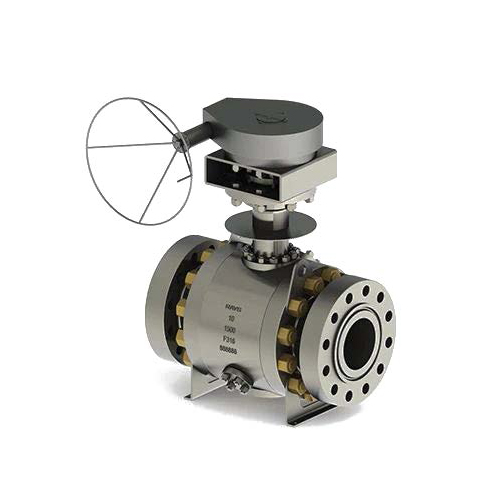

Кран шаровой криогенный с шаром на опоре, с боковым входом

Кран шаровой криогенный с шаром на опоре (Cryogenic Trunnion Mounted Ball Valve) – специализированный шаровой кран для перекрытия и регулировки потока низкотемпературных сред. Кран шаровой на с шаром на опоре (цапфе) разработан для применения в трубопроводах большого диаметра, эксплуатируемых под высоким давлением.

Особенности конструкции

От стандартного крана с шаром на цапфе криогенный отличается наличием удлиненного кожуха, который увеличивает дистанцию между приводом и низкотемпературной рабочей средой, таким образом предотвращая замерзание уплотнений и механизма управления. Для дополнительной изоляции, предотвращения образования инея на внешней поверхности корпуса рекомендуется использования теплоизоляционного покрытия.

Шар зафиксирован на одной или между двумя цапфами (осями), которые снижают трение и крутящий момент, обеспечивая более легкое вращение затвора и закрытие крана без привода высокой мощности даже при высоком рабочем давлении.

Конструкция с цапфой обеспечивает более равномерное распределение нагрузки на шар, обладает большей стойкостью к износу и подходит для линий, где, помимо высокой нагрузки, предполагается частое открытие/закрытие крана.

Материалы изготовления

Криогенный шаровой кран с шаром на опоре выполняется из сталей и сплавов, сочетающих прочность, стойкость к хрупкости при пониженных температурах (до –196 °C), сопротивляемость окислению и коррозии. Как правило, для изготовления компонентов криогенных кранов используются нержавеющие стали 304, 316, 316L. Соответственно условиям эксплуатации могут быть использованы никелевые сплавы (преимущественно Inconel), титановые сплавы, бронза, латунь.

Уплотнительные прокладки для криогенного клапана изготавливаются из специальных эластомеров, сохраняющих эластичность и обеспечивающих герметичность в криогенных температурах: фторкаучук, некоторые виды PTFE, силикон.

Применение

Кран шаровой с удлиненным штоком предназначен для работы со сжиженным природным газом, жидким кислородом, азотом водородом.

Запорные криогенные клапаны разработаны для систем транспортировки, распределения и хранения низкотемпературных жидких сред в областях:

• нефтегазовая промышленность (сжиженный природный газ);

• производство промышленных газов (жидкий азот, кислород, водород);

• аэрокосмическая промышленность (системы подачи топлива и хладагентов);

• научные исследования (криогенные материалы для хранения и испытаний).

Криогенный шаровой кран с шаром на цапфе – купить с доставкой в Казахстан

В ЕМК QAZAQ выполняет поставки импортного металлопроката и трубопроводной арматуры напрямую от ведущих мировых производителей. У нас вы можете заказать и купить кран шаровой криогенный с шаром на опоре напрямую от производителя с оперативной доставкой в любой регион Казахстана.

Чтобы уточнить условия поставки и запросить расчет стоимости криогенной трубопроводной арматуры и металлопроката, закажите звонок или оставьте заявку на сайте.
