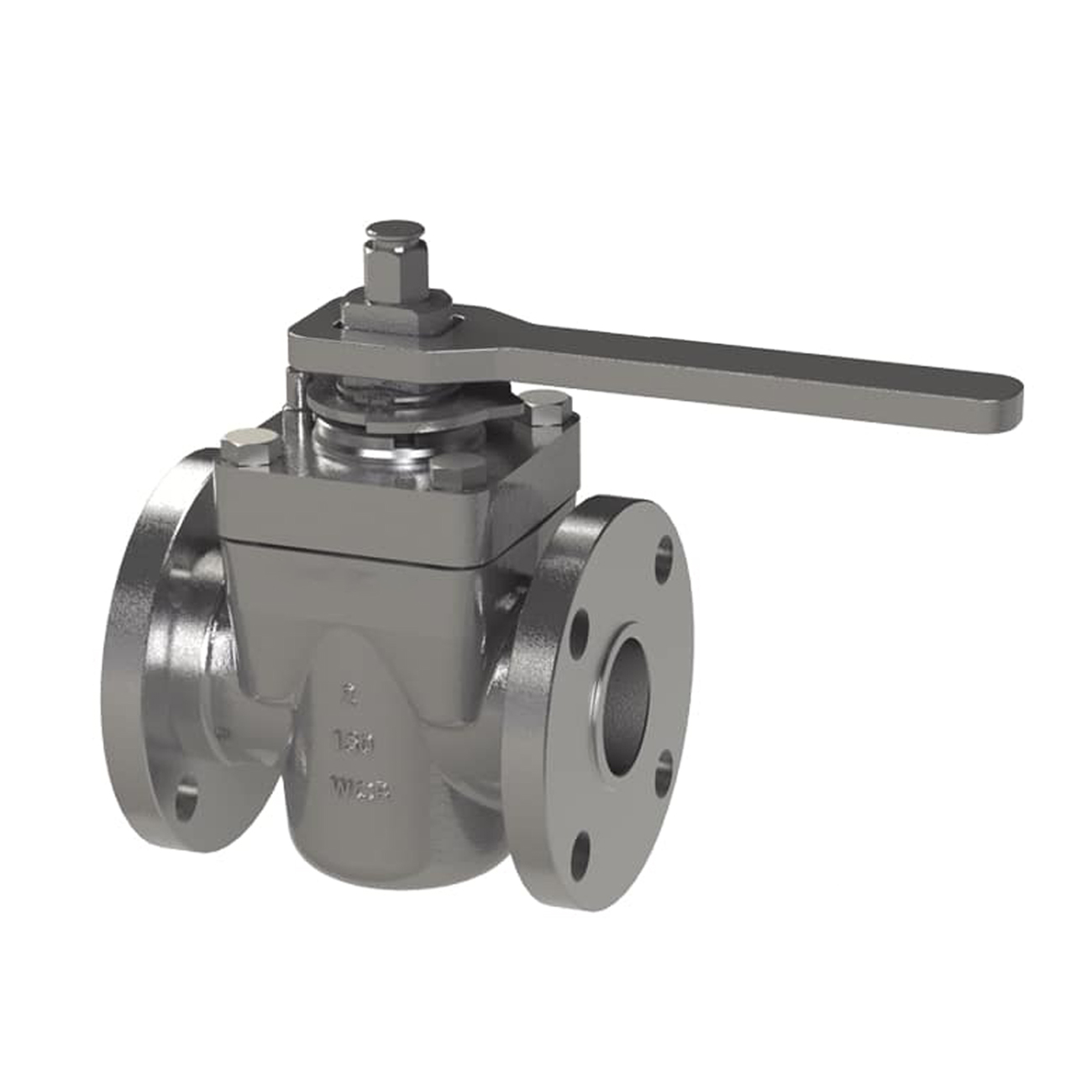

Кран пробковый с верхним разъемом

Кран пробковый с верхним разъемом (Top Entry Plug Valve) представляет собой вид промышленной арматуры, используемой для регулирования или перекрытия потока рабочей среды в трубопроводных системах. Особенностью этого типа крана является конструкция верхнего доступа (top entry), которая позволяет обслуживание и ремонт крана без его извлечения из трубопровода, а также самосмазывающийся механизм, обеспечивающий низкое трение и длительный срок службы.

Конструкция пробкового (конусного) крана с верхним разъемом включает:

• корпус с верхним разъемом top entry и фланцами для разъемного соединения с элементами трубопровода. Конструкция с верхним доступом позволяет легко производить техническое обслуживание и замену внутренних компонентов крана, не извлекая его из трубопровода. Это значительно упрощает ремонт и обслуживание, особенно в системах с высоким давлением или в труднодоступных местах;

• затворный элемент – вращающаяся пробка, обычно цилиндрической или конической формы, которая при повороте изменяет положение относительно потока, обеспечивая полное или частичное открытие или закрытие проходного отверстия. Пробка имеет одно или болей отверстий, которые при открытом положении крана совпадают с проходным отверстием и обеспечивают беспрепятственное движение рабочей среды.

Материалы

Для изготовления кранов пробковых самосмазывающихся с верхним разъемом используются стали, рассчитанные на нагрузки давлением, механические воздействия, как, например, марка A216 WCB – углеродистая сталь для изготовления корпусов клапанов, насосов, фланцев и других компонентов, работающих под давлением. Нержавеющие пробковые краны часто выполняются из стали A351 CF8M, для особо агрессивных сред корпус и крышка выполняются из сплава на основе никеля, например, Inconel.

При изготовлении затвора и штока используется нержавеющая сталь, как правило, AISI 316, или AISI 304, AISI 410. Для специальных приложений могут использоваться сплавы на основе никеля или титана. Уплотнения для самосмазывающихся кранов выполняются из материалов с высокими антифрикционными свойствами, таких как PTFE (политетрафторэтилен) или усиленный PTFE, который обладает высокой износостойкостью и минимальным коэффициентом трения.

Седла также могут быть изготовлены из PTFE или других полимеров, способных выдерживать высокие давления и температуры, а также обеспечивать надежное уплотнение.

Применение

Краны пробковые с верхним разъемом широко используются в отраслях и приложениях:

• нефтегазовая промышленность – для управления потоком нефти, газа и воды в трубопроводах и на объектах добычи;

• химическая промышленность – для регулирования потоков агрессивных химических веществ и растворов;

• водоснабжение и канализация – в системах водоподготовки и очистки сточных вод;

• пищевая и фармацевтическая промышленность – в процессах, требующих высокой степени чистоты и герметичности компонентов трубопроводов и оборудования.
