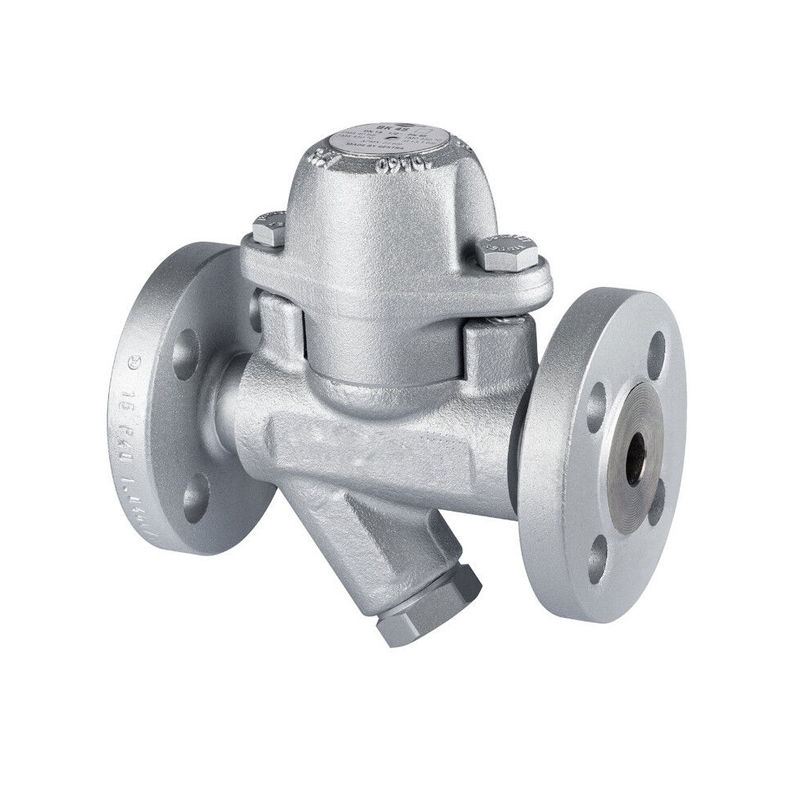

Конденсатоотводчик термодинамический

Термодинамический конденсатоотводчик – это устройство, используемое в пароконденсатных системах для автоматического удаления конденсата, воздуха и неконденсируемых газов, сохраняя при этом пар в системе. Его работа основана на принципах термодинамики, где различия в давлении и температуре между паром и конденсатом приводят к открытию и закрытию клапана.

Конструкция и принцип работы

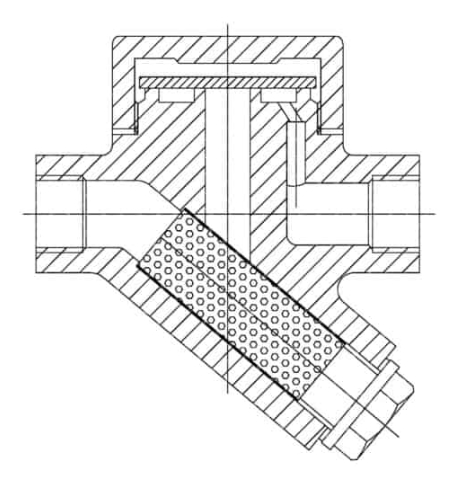

Термодинамический конденсатоотводчик состоит из следующих основных элементов:

• корпус – выдерживает высокие температуры и давления, часто изготавливается из нержавеющей стали;

• диск – подвижный элемент, который закрывает или открывает проходное отверстие устройства для выхода среды;

• амера давления – зона, где происходит изменение давления пара и конденсата.

Работа конденсатоотводчика термодинамического основана на разнице динамических и термодинамических свойств пара и конденсата. При попадании в камеру устройства холодного конденсата, пластина (диск), которая одновременно является запорным и управляющим элементом, поднимается под напором, и конденсат отводится через выпускное отверстие. Конденсатоотводчик находится в открытом положении. В процессе работы оборудования над пластиной образуется зона пара из-за вскипания конденсата. Под давлением пара пластина прижимается к затвору, и конденсатоотводчик закрывается.

Колпачок, закрывающий камеру, отдает тепло в окружающую среду, пар над пластиной конденсируется, давление над пластиной становится ниже давления со стороны входа – она поднимается, пропуская холодный конденсат и цикл повторяется.

Преимущества термодинамического конденсатоотводчика:

• простота конструкции – меньше движущихся частей по сравнению с другими типами конденсатоотводчиков, что делает его надежным и долговечным;

• компактность – подходит для установки в ограниченном пространстве;

• высокая термостойкость – может работать в системах с высокими температурами и давлениями;

• универсальность – совместим с различными рабочими средами, включая насыщенный и перегретый пар;

• устойчивость к коррозии и загрязнениям благодаря простому механизму;

• подходит для работы в тяжелых условиях, включая переменные нагрузки и высокие давления.

Купить конденсатоотводчик термодинамический в Казахстане

Компании «ЕМК – QAZAQ» осуществляет комплексные поставки импортного металлопроката, в том числе деталей трубопровода. Мы поставляем качественную импортную трубопроводную арматуру напрямую от изготовителя. У нас вы можете по лучшей цене купить термодинамический конденсатоотводчик ASME, DIN с быстрой доставкой любую удобную для вас точку отгрузки.
