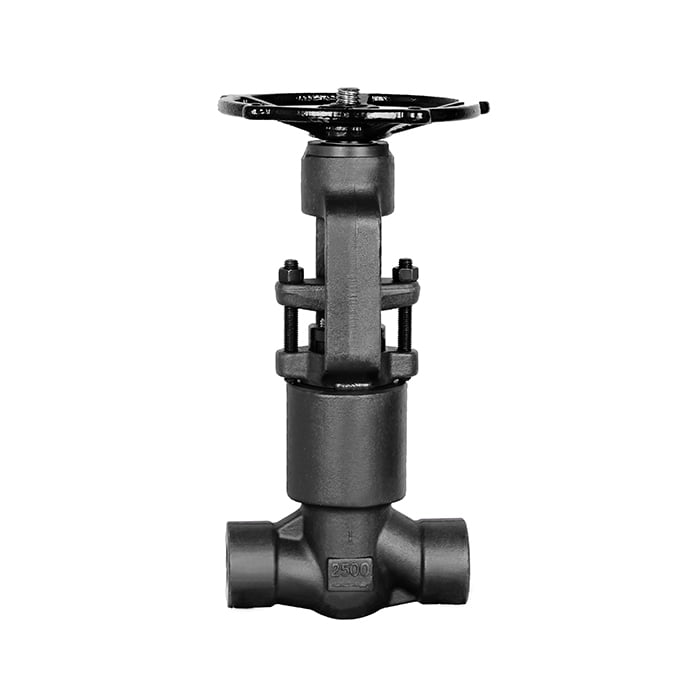

Клапан запорный для высокого давления ASME B16.34

Клапан запорный для высокого давления (pressure seal globe valve) – специализированный запорный клапан для перекрытия и регулировки потока жидких и газообразных сред в трубопроводах малого и среднего диаметра, эксплуатируемых под высоким давлением. От запорных клапанов других типов клапан Pressure Seal отличается тем, что с увеличением номинального давления возрастает степень уплотнения между крышкой корпусом и, соответственно, снижается риск утечки.

Особенности конструкции:

• компактный стальной корпус с крышкой на болтах;

• концы под фланцевое соединение, приварку встык или враструб;

• диск (золотник) на выдвижном штоке с резьбой;

• привод ручной (маховик), пневматический или электрический.

Конструкция таких клапанов предусматривает отсутствие сальникового уплотнения на крышке, что уменьшает вероятность утечек.

High pressure globe valve, использует само давление среды для усиления уплотнения между крышкой и корпусом клапана, что способствует повышению герметичности соединения при увеличении нагрузки.

Другое важное преимущество pressure seal globe valve – уменьшенный риск коррозии и эрозии за счет отсутствия внешних болтов и гаек. Такая конструкция сводит к минимуму число потенциальных мест для утечки, что особенно важно на линиях транспортировки высококоррозионных сред.

Варианты исполнения

Запорный клапан высокого давления T-type (T-pattern) – со стандартным прямым корпусом. Шток и затвор двигаются перпендикулярно потоку. Клапан предназначен для работы под давлением в диапазоне от Class 600 до Class 2500.

Запорный клапан высокого давления Y-type (Y-pattern) – с наклонным корпусом. Шток, золотник и седло расположены под углом 45° относительно оси клапана, за счет чего обеспечивается лучшая прямолинейность движения рабочей среды, подаваемой под высоким давлением – от Class 900 до Class 2500.

Материалы изготовления

Запорный клапан ASME B16.34 для высокого давления может быть выполнен из углеродистой, легированной или нержавеющей стали. Седло имеет твердосплавное покрытие Stellite, устойчивое к износу и коррозии в условиях агрессивных сред, высоких температур и давления.

Применение

Клапан запорный для высокого давления используется для перекрытия и дросселирования в трубопроводах в нефтегазовой и нефтехимической промышленности, энергетике, морских приложениях.

Клапан запорный ASME B16.34 – купить с доставкой в Казахстан

Мы выполняем комплексные поставки промышленной трубопроводной арматуры по стандартам API, ASTM, EN, DIN (ISO) напрямую от изготовителя и предлагаем максимально гибкие условия оплаты.

В ЕМК QAZAQ вы можете заказать и купить клапан запорный для высокого давления быстрой с доставкой в любой регион Казахстана.

Уточнить условия поставки и запросить расчет стоимости импортных клапанов, кранов, задвижек и другой ТПА можно по телефону, электронной почте или оставив заявку на сайте.
