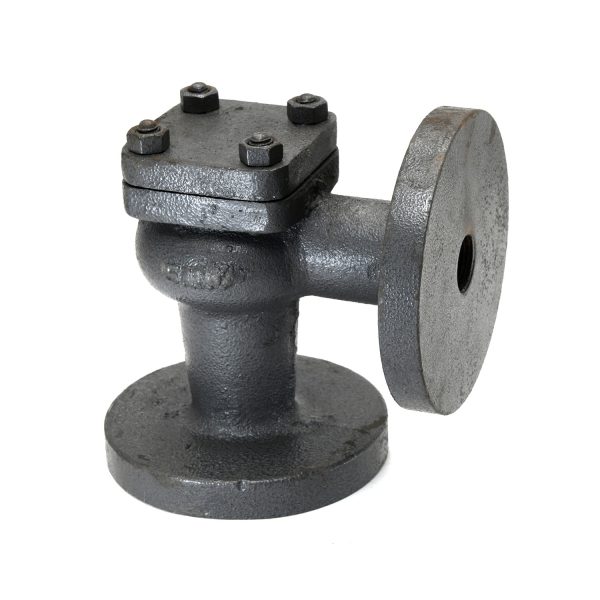

Клапан обратный подъемный угловой

Клапан обратный подъемный угловой – это тип обратного клапана с угловой конструкцией, направляющей поток не прямо, а под углом в 90 градусов. Клапаны обратные (невозвратные) предназначены для предотвращения обратного движения рабочей среды, которое может повредить оборудование или вызвать сбой в системе.

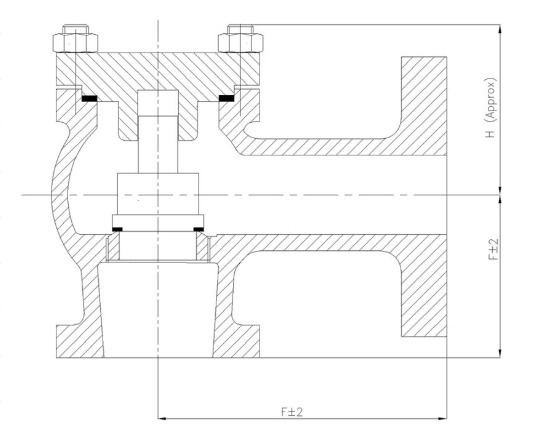

Конструкция обратного подъемного углового клапана состоит из корпуса угловой формы, подвижного запорного элемента, седла, а в некоторых моделях и пружины, которая ускоряет закрытие клапана.

Принцип действия запорного подъемного углового клапана: при движении рабочей среды в правильном направлении, поток приподнимает запорный элемент (диск или поршень), открывая проход и позволяя среде проходить через клапан. При возникновении обратного потока запорный элемент опускается, перекрывая проход и предотвращая движение среды в обратном направлении.

Эксплуатационные отличия обратного подъемного углового клапана:

• эффективное изменение направления потока: конструкция клапана меняет направление потока на 90 градусов без использования дополнительного углового соединения.
• сопротивление потоку: угловой обратный клапан минимизирует сопротивление на повороте, снижая риск гидравлических ударов;
• компактность: угловая конструкция обратного клапана позволяет устанавливать его в местах с ограниченным пространством, где требуется изменение направления трубопровода.

Применение обратного подъемного углового клапана:

• системы водоснабжения и канализации: предотвращение обратного потока, защита оборудования от гидравлических ударов и переполнения;
• системы отопления и теплообмена: предотвращение обратного потока теплоносителя, что важно для эффективной работы котлов, теплообменников и насосов;
• нефтехимическая и химическая промышленность: установки для перекачки агрессивных жидкостей и газов;
• компрессорные и насосные станции: подъемные обратные клапаны угловые клапаны предотвращают возврат жидкости или газа к компрессору или насосу;
• системы охлаждения, например, кондиционеры и охладительные установки;
• судостроение: системы подачи воды и топлива. Угловая конструкция делает клапаны оптимальными для установки в компактных системах на кораблях;
• пищевая и фармацевтическая промышленность: работа с жидкими и газообразными средами с предотвращением контаминации и обратного потока в производственных линиях.
