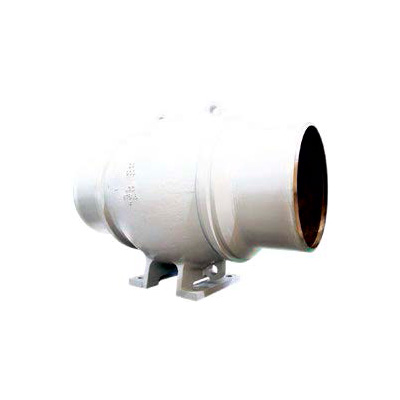

Клапан обратный осесимметричный криогенный

Криогенный обратный осесимметричный клапан предназначен для обеспечения одностороннего движения потока криогенных жидкостей и газов, таких как сжиженный природный газ, жидкий водород, кислород, азот, аргон. Обратный клапан предотвращает обратное движение рабочей среды в трубопроводе, таким образом предотвращая гидравлические удары, повреждение труб и оборудования, смешивание сред и утечку.

Принцип работы

Осесимметричный обратный клапан отличается от обратных клапанов других типов тем, что его запорный элемент расположен и перемещается вдоль оси потока. Направляющая система фиксирует запорный элемент и обеспечивает его строго осевое движение без перекосов. Это обеспечивает равномерное распределение нагрузки и значительно снижает гидравлическое сопротивление. Возвратный механизм клапана может быть представлен пружиной или работать под действием силы тяжести и обратного потока.

В нормальном состоянии клапан закрыт, затвор плотно прижат к седлу. При движении среды в нужном направлении давление потока поднимает запорный элемент, и он занимает положение вдоль оси трубопровода, открывая проход. Когда давление падает или поток меняет направление, затвор под действием силы тяжести, обратного давления или пружины опускается обратно на седло, перекрывая движение рабочей среды.

Преимущества осесимметричного клапана:

• компактность;

• равномерное распределение нагрузки на запорный элемент;

• низкое гидравлическое сопротивление;

• плавное закрытие, снижающее риск гидравлических ударов;

• стойкость к износу.

Отличия криогенного обратного осесимметричного клапана от обычного:

• корпус из углеродистой или нелегированной стали, устойчивой к охрупчиванию при температурах до –196 °C;

• удлиненный корпус (в некоторых моделях предусмотрен колпак), снижающий передачу между окружающей и рабочей средой, за счет чего снижается риск образования конденсата и обледенения уплотнений;

• уплотнения из материалов, сохраняющих эластичность в условиях пониженных температур (PTFE, графит (кроме жидкого кислорода));

• специальный незатвердевающий смазочный материал.

Применение

Требования к обратным осесимметричным клапанам для низкотемпературных сред устанавливают стандартные спецификации API 6D, BS 1868, GB / T 24925, в соответствии с которыми клапаны предназначены для применения в магистральных трубопроводах в нефтяной и газовой промышленности.

В космической и авиационной промышленности осесимметричный криогенный клапан api 6d применяется в топливных магистралях ракетных двигателей и системах охлаждения. В энергетике она используется в работающих на криогенных средах системах охлаждения турбин и генераторов, в металлургии – на линиях подачи инертных газов при термообработке и сварке.

Типы соединения осесимметричного обратного клапана: фланцевое (RF, RTJ), сварка встык (BW).

Где купить клапан осесимметричный криогенный API в Казахстане

В EMK – QAZAQ вы можете заказать и купить криогенный осесимметричный обратный клапан API 6D с доставкой по Казахстану.
