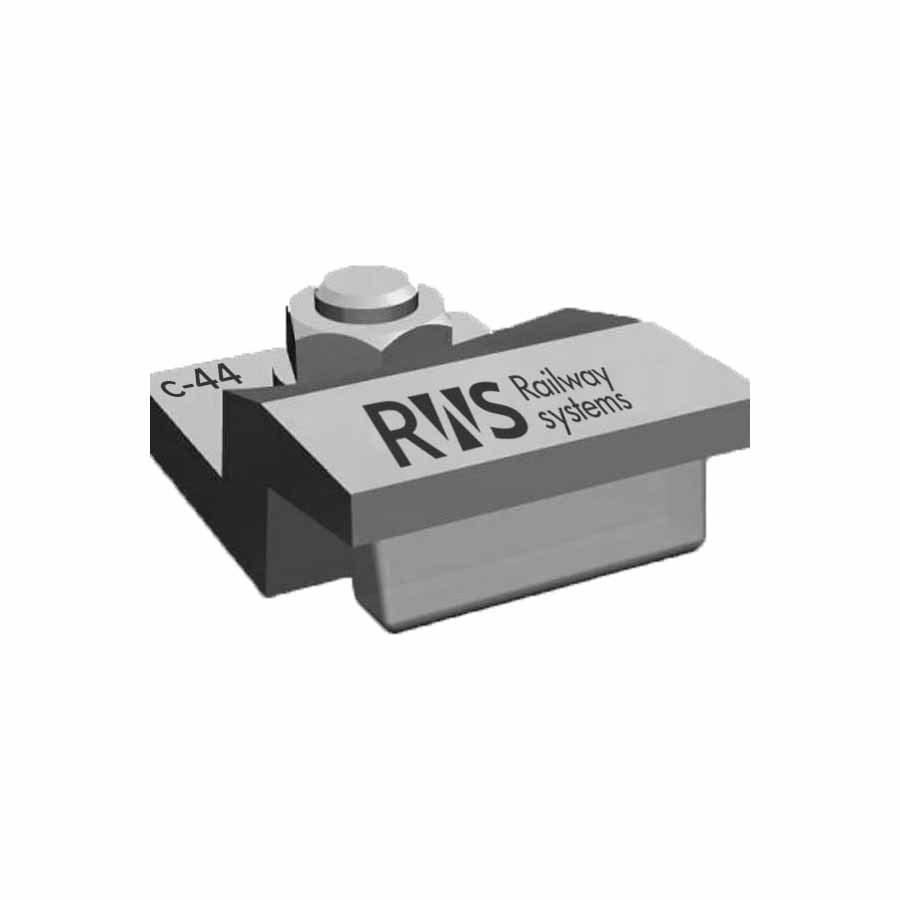

Прикручиваемая планка RWS

Под заказ

Тип планки: RWS C-31, RWS C-32, RWS C-33, RWS C-44, RWS C-45, RWS C-46, RWS C-47, RWS C-48, RWS C-51, RWS C-224, RWS C-418, RWS C-421, RWS C-423, RWS C-425
Момент затяжки: 200 - 750 Нм
Боковая регулировка: 6 - 14 мм

Оставить заявку

Описание
Характеристики
Оплата и доставка

Прикручиваемая планка RWS - это один из монтажных элементов рельсовых креплений, которые используют для фиксации и поддержки рельсовых путей, направляющих или других линейных конструкций. Используют планки при прокладке рельсовых путей для движения техники и механизмов на промышленных, строительных и складских объектах.

Конструкция прикручиваемой планки RWS стандартно состоит из стального профиля с крепежными отверстиями, усиленного ребра жесткости (по центру или по краям), контактной площадки, прилегающей к поверхности рельса или направляющей, торцевой фаски. Отверстия под крепеж позволяют регулировать положение рельса в поперечной и продольной плоскости. Поверхность прикручиваемой планки может иметь цинковое покрытие для защиты от коррозии.

Преимущества прикручиваемых планок RWS:

быстрый монтаж без сварки;
возможность регулировки рельса;
высокая несущая способность;
устойчивость к вибрациям;
совместимость с разными типами болтов и анкеров;
возможность многократного демонтажа;
долгий срок службы при правильной защите от коррозии.

Установка прижимной прикручиваемой планки RWS осуществляется посредством прикручивания к опорной поверхности или основанию. Такой способ монтажа обеспечивает жесткое крепление с равномерным распределением нагрузок от подвижных составов, компенсацию вибраций, особенно при использовании с эластичной подложкой. Для повышенной стойкости планки к коррозии и окислению поверхность может быть обработана горячим (HDG) или гальваническим цинкованием, защитным порошковым покрытием или лакокрасочными материалами. Материал подбирают по условиям эксплуатации: вибрации, открытая среда, контакт с влагой и химическими веществами.

Прикручиваемые планки RWS используются в узлах, где требуется надежная, регулируемая и быстромонтируемая фиксация направляющих или рельсов. Основное применение:

промышленные рельсовые пути: крановые пути мостовых кранов, пути кран-балок, рельсы для штабелеров, манипуляторов, AGV-систем;
направляющие систем перемещения: роликовые тележки, линейные направляющие, мобильные платформы;
лифтовое и подъемное оборудование: направляющие стеллажных подъемников, складские линии;
машиностроение: опорные направляющие в линиях транспортировки габаритных и тяжелых запчастей;
железнодорожные и портовые инфраструктуры: легкие рельсы, вспомогательные рельсовые системы;
строительные площадки, ангары и т.п.

Прижимная прикручиваемая планка RWS - где купить в Казахстане?

Прикручиваемая балка RWS купить с быстрой доставкой в Алматы и в любой регион Казахстана можно в компании ЕМК - QAZAQ. Мы сотрудничаем с ведущими производителями рельсовых креплений, в том числе планок RWS, и поставляем изделия на выгодных для заказчика условиях.

Выбор крепления для каждого рельса

Тип рельса	A (мм)	B (мм)	C (мм)	Вес (кг/м)	RWS
					без прокладки	с прокладкой
A 45	45	55	125	22.1	C-31, C-32, C-33, C-44, C-C-48	C-44/G
A 55	55	65	150	31.8	C-31, C-32, C-33, C-44, C-48	C-44/G
A 65	65	75	175	43.1	C-31, C-32, C-33, C-44, C-45, C-47, C-51, C-48, C-421, C-423, C-425	C-44/G, C-45/G, C-47/G, C-51/G
A 75	75	85	200	56.2	C-31, C-32, C-33, C-45, C-47, C-48, C-51, C-421, C-423, C-425, C-224	C-44/G, C-47/G, C-48/G, C-51/G, C-224/G
A 100	100	95	200	74.3	C-31, C-32, C-33, C-45, C-47, C-48, C-51, C-421, C-423, C-425, C-424	C-45/G, C-47/G, C-48/G, C-51/G, C-424/G
A 120	120	105	220	100	C-31, C-32, C-33, C-45, C-47, C-48, C-51, C-421, C-423, C-425, C-224	C-45/G, C-47/G, C-48/G, C-51/G, C-224/G
A 150	150	150	220	150.3	C-31, C-32, C-33, C-48, C-51, C-421, C-423, C-425	C-48/G, C-51/G
MRS 51 - CR 104	63.5	127	127	51.59	C-31, C-32, C-33, C-45, C-47, C-48, C-51, C-421, C-423, C-425	C-45/G, C-47/G, C-48/G, C-51/G
MRS 52 - CR 105	65.1	131.8	131.8	52.09	C-31, C-32, C-33, C-45, C-47, C-48, C-51, C-8, C-421, C-423, C-425	C-45/G, C-47/G, C-48/G, C-51/G
MRS 67 - CR 135	76.2	146	131.8	66.97	C-47, C-48, C-51, C-C-48, C-421, C-423, C-425	C-47/G, C-48/G, C-51/G
CR 73	100	135	140	73.3	C-45, C-224	C-45/G, C-224/G
MRS 85 - CR 171	101.6	152.4	152.4	84.83	C-47, C-48, C-51, C-421, C-423, C-425, C-224	C-47/G, C-48/G, C-51/G, C-224/G
MRS 87A - PRI 85 R	101.6	152.4	152.4	86.8	C-45, C-48, C-51, C-421, C-423, C-425	C-45/G, C-48/G, C-51/G
MRS 87B - CR 175	102.4	152.4	152.4	86.8	C-48, C-51, C-48, C-421, C-423, C-425, C-224	C-48/G, C-51/G, C-224/G
CR 100	120	150	155	100.2	C-45, C-224	C-45/G, C-224/G
MRS 125	120	180	180	125	C-48, C-51, C-48, C-421, C-423, C-425	C-48/G, C-51/G
S 14	38	80	70	14	C-44	C-44/G
S 20	44	100	82	19.8	C-44	C-44/G
S 24	53	115	90	24.43	C-418, C-47
25 kg/m	50	115	90	25	C-31, C-32, C-33, C-418, C-47	C-47/G
S 26 - AFNOR 26 - Vignole 26	50	110	100	26.27	C-31, C-32, C-33, C-44, C-47	C-44/G, C-47/G
S 30 - 30 E1 - ASCE 60 - JIS 30	60.3	108	108	30.03	C-31, C-32, C-33, C-44, C-45, C-47	C-44/G, C-45/G, C-47/G
S 33 - 33 E1	58	134	105	33.47	C-47	C-47/G
S 41/10 (S 41 R10) - S 41 a - 41 E1	67	138	125	41.38	C-224	C-224/G
S 49 - 49 E1	67	149	125	49.43	C-31, C-32, C-33, C-418, C-421, C-45, C-47, C-48, C-51	C-45/G, C-47/G, C-48/G C-51/G
27 E1 - 27 UNI - 27 kg/m	50	120	95	27.06	C-31, C-32, C-33, C-47	C-47/G
30 E1 - S 30 - ASCE 60 - JIS 30	60.3	108	108	30.13	C-31, C-32, C-33, C-44, C-45, C-47	C-44/G, C-45/G, C-47/G
33 E1 - S 33	58	134	105	33.47	C-47	C-47/G
36 E1 - 36 UNI	60	130	100	36.26	C-31, C-32, C-33, C-418, C-421, C-47, C-51	C-47/G, C-51/G
40 E1 - S 41/14 (S 41 R14)	67	138	125	40.95	C-31, C-32, C-33, C-418, C-421, C-44, C-47, C-48, C-51	C-44/G, C-47/G, C-48/G, C-51/G
46 E4 - 46 UNI	65	145	135	46.9	C-31, C-32, C-33, C-418, C-421, C-47, C-48, C-51	C-47/G, C-48/G, C-51/G
49 E1 - S 49	67	149	125	49.39	C-31, C-32, C-33, C-418, C-421, C-45, C-47, C-48, C-51	C-45/G, C-47/G, C48/G, C-51/G
54 E1 - UIC 54	70	159	140	54.77	C-31, C-32, C-33, C-418, C-421, C-47, C-48, C-51	C-47/G, C-48/G, C-51/G
60 E1 - UIC 60 - 60 UNI - Vignole 60	72	172	150	60.21	C-31, C-32, C-33, C-418, C-421, C-45, C-48, C-51, C-224	C-45/G, C-48/G, C-51/G
AFNOR 26 - Vignole 26 - S 26	50	110	100	26.27	C-31, C-32, C-33, C-44, C-47	C44/G, C-47/G
AFNOR 30 - Vignole 30	56	125.5	106	29.98	C-31, C-32, C-33, C-44, C-47	C-44/G, C-47/G
Vign 26 - AFNOR 26 - S 26	50	110	100	26.27	C-31, C-32, C-33, C-44, C-47	C-44/G, C-47/G
Vign 30 - AFNOR 30	56	125.5	106	29.98	C-31, C-32, C-33, C-44, C-47	C-44/G, C-47/G
JIS 30 - ASCE 60 - S 30 - 30 E1	60.3	108	108	30.03	C-31, C-32, C-33, C-44, C-45, C-47	C-44/G, C-45/G, C-47/G
JIS 37	62.7	122.2	122.2	37.2	C-44	C-44/G
JIS 40		140	122		C-44	C-44/G
ASCE 60 - S 30 - 30 E1 - JIS 30	60.3	108	108	30.03	C-31, C-32, C-33, C-44, C-45	C-44/G, C-45/G, C-47/G
ASCE 80 (GX 40)	63.5	127	127	39.8	C-44, C-45	C-44/G, C-45/G
ASCE 85 (GX 42)	65.1	131.8	131.8	42.16	C-44, C-45	C-44/G, C-45/G
UIC 60	72	172	150	60.34	C-45	C-45/G
KP 70	70	120	120	46.1	C-45, C-51	C-45/G. C-51/G
KP 100	100	150	150	89.1	C-224	C-224/G
KP 120	120	170	170	118.3	C-224	C-224/G
KP 140	140	170	170	147	C-224	C-224
P24	51	108	92	24.9	C-44	C-44/G
P43	70	140	114	44.65	C-44	C-44/G
P50	72	152	132	51.67	C-44, C-224	C-44/G, C-224/G
P65	75	180	150		C-44, C-45, C-224	C-44/G, C-45/G
ISCOR 22					C-44	C-44/G
ISCOR 30					C-44	C-44/G

«ЕМК - QAZAQ» напрямую сотрудничает с производителями и гарантирует качество поставляемого проката и его соответствие нормам регламентирующего стандарта.
