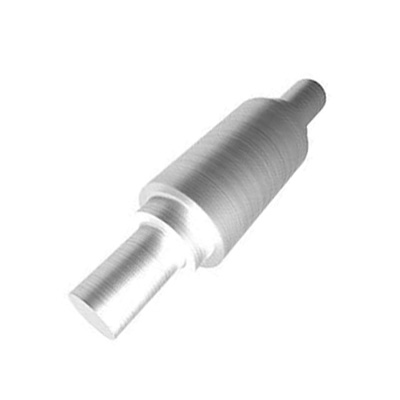

Вал ступенчатый прессовый по EN, ASTM

Вал ступенчатый прессовый — это элемент механической системы, предназначенный для передачи крутящего момента, восприятия осевых и радиальных нагрузок, а также создания прочных соединений с другими деталями за счет посадки с натягом. Конструктивно ступенчатый вал представляет собой цилиндрический элемент, состоящий из нескольких участков различного диаметра, что обеспечивает возможность установки подшипников, шестерен, муфт и других компонентов привода.

Основные элементы конструкции ступенчатого вала:

• рабочие шейки — цилиндрические участки, на которых монтируются подшипники, зубчатые колеса, муфты;
• ступени перехода — участки между шейками, обеспечивающие плавный переход диаметров и снижение концентрации напряжений;
• пазы или шлицы — элементы для передачи крутящего момента от вала к установленной на нем детали;
• цапфы - концевые участки для установки подшипников и фиксации в корпусе машины;
• посадочные зоны с натягом — участки, обеспечивающие прессовое соединение с деталями (например, втулками или шестернями).

Главная особенность ступенчатого вала — наличие нескольких ступеней разного диаметра, последовательно переходящих одна в другую. Такая конструкция позволяет создавать посадочные места под подшипники, шкивы, шестерни и муфты, организовать прессовые соединения (посадка с натягом), обеспечивать правильную центровку вращающихся элементов и компенсировать нагрузки, распределяя их вдоль оси вала. Посадка с натягом используется в прессовых соединениях, когда сопрягаемые поверхности подбираются с минимальным зазором, что обеспечивает прочную фиксацию детали на вале без использования дополнительных крепежей. Такое соединение предотвращает проворот деталей при передаче значительных крутящих моментов.

Преимущества конструкции ступенчатого вала:

• возможность объединения нескольких функций в одном элементе (передача крутящего момента, опора, центрирование);
• компактность и высокая жесткость конструкции;
• простота монтажа и замены сопряженных деталей;
• повышенная точность центровки и балансировки;
• возможность использования различных типов соединений (шпоночное, шлицевое, прессовое).

Материал для изготовления ступенчатого прессового вала выбирается исходя из характера нагрузок, скорости вращения и требований к износостойкости.

Типичные материалы: сталь 42CrMo4, AISI 420, 431, высокопрочный чугун ВЧ50 и аналоги.

Процесс изготовления ступенчатого прессового вала начинается с черновой токарной обработки заготовки (поковка или прокат). Далее идет термообработка (закалка, отпуск или цементация) для повышения прочности, чистовая токарная обработка ступеней под точные размеры с допусками по квалитету IT6–IT7, шлифование шеек и торцов для обеспечения соосности и чистоты поверхности (Ra ≤ 0,4). В завершении производства осуществляют фрезерование шпоночных пазов или нарезание шлицов, балансировку и контроль биения.

Ступенчатые валы используют в изготовлении прессового оборудования (валки, валы привода, подающие механизмы), редукторов и приводов тяжелых машин, металлургического оборудования (прокатные клети, смесители), в пластмассовой и резинотехнической промышленности (экструдеры, каландры), машиностроении и станкостроении (шпиндели, главные валы).
