Приварное кольцо никелевое Type 32 EN 1092-1: типы, стандарты, сплавы

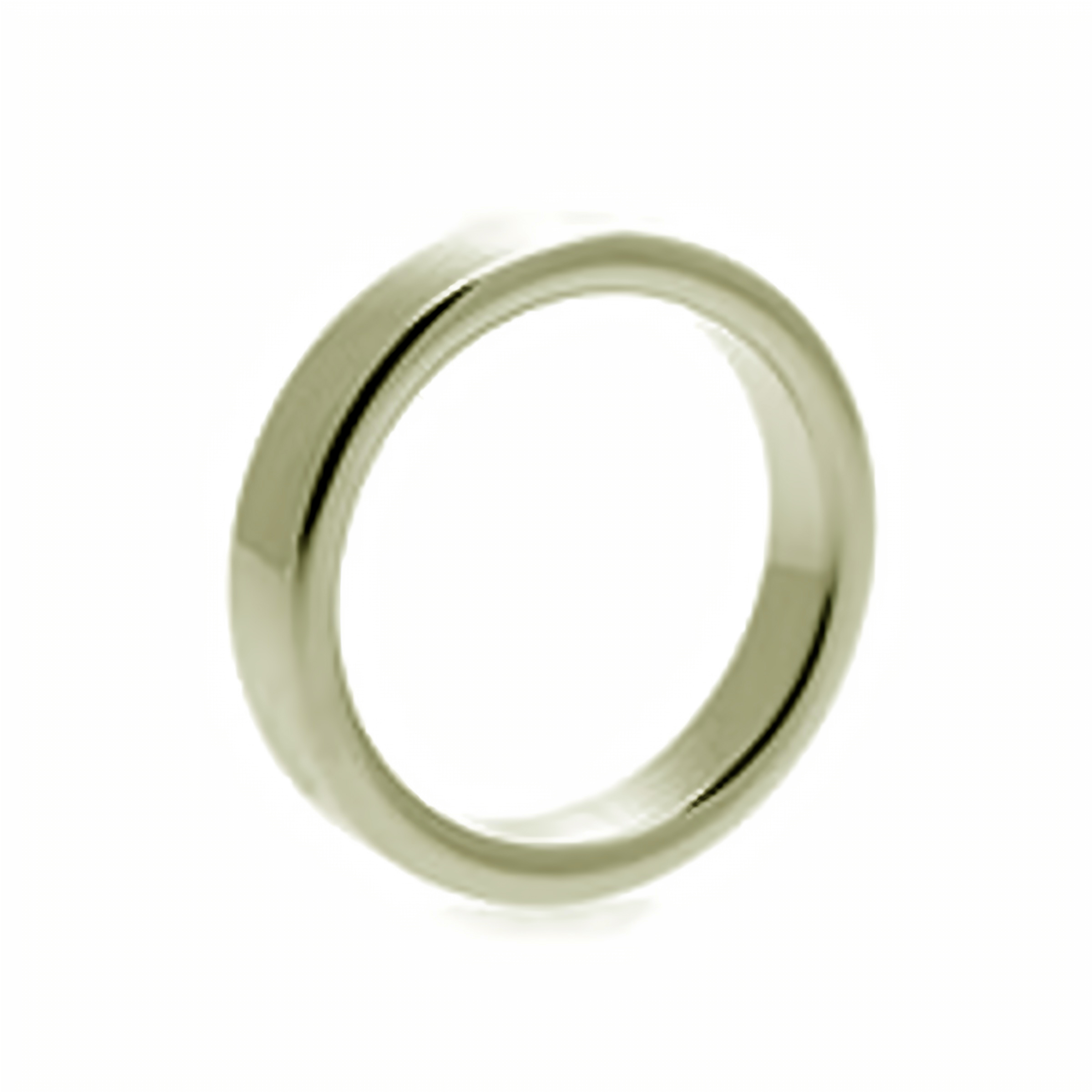

Приварное кольцо никелевое Type 32 EN 1092-1 - это специализированный элемент трубопроводного соединения из никелевого сплава, представляющий собой кольцо, привариваемое к торцу трубы и обеспечивающее уплотнительную поверхность для фланцевого соединения со свободным фланцем.

Характеристики приварного кольца Type 32:

• тип элемента: кольцо с буртом, привариваемое к торцу трубы угловым или стыковым швом; после приварки образует упорную поверхность для свободного фланца и уплотнительную привалочную поверхность для прокладки;

• номинальные диаметры: DN 15 - DN 600 и выше в соответствии с EN 1092-1;

• классы давления: PN 2,5 / 6 / 10 / 16 / 25 / 40 / 63 / 100 / 160 / 250 / 320 / 400 бар;

• уплотнительная поверхность: плоская, выпуклая или с пазом под уплотнительное кольцо в зависимости от исполнения и класса давления;

• материалы изготовления: Nickel 200 / 201, Alloy 400, Alloy C-276, Alloy C-22, Alloy 625, Alloy 825, Alloy B-3 и другие никелевые сплавы в зависимости от условий эксплуатации.

Особенности конструкции кольца Type 32:

• приварное кольцо устанавливается на конец трубы и приваривается угловым или стыковым швом; бурт кольца выступает за наружный диаметр трубы и образует упорную поверхность, на которую опирается свободный фланец при болтовой затяжке;

• уплотнительная торцевая поверхность кольца является единственным контактным элементом с прокладкой - труба и свободный фланец не контактируют с прокладкой и агрессивной средой в зоне уплотнения;

• конструкция позволяет применять свободный фланец из более дешевого материала - углеродистой или нержавеющей стали - тогда как приварное кольцо из никелевого сплава обеспечивает контакт с агрессивной средой и уплотнение соединения;

• возможность поворота свободного фланца относительно кольца до затяжки болтов обеспечивает легкое выравнивание болтовых отверстий при монтаже в стесненных условиях;

• замена прокладки выполняется без демонтажа приваренного кольца - достаточно разжать фланцевое соединение, заменить прокладку и повторно затянуть болты.

Приварные кольца никелевые Type 32 EN 1092-1 - применение по отраслям:

• нефтегазовая: уплотнительные элементы фланцевых соединений трубопроводов в средах с сероводородом, хлоридами и кислотными компонентами, соединительные узлы насосного и арматурного оборудования;

• химическая и нефтехимическая: уплотнительные элементы соединений трубопроводов кислот, щелочей и хлорорганических соединений, никелевые контактные поверхности фланцевых узлов реакторного и емкостного оборудования, уплотнительные элементы теплообменников и конденсаторов кислотных контуров;

• горно-металлургическая: уплотнительные элементы фланцевых соединений трубопроводов гидрометаллургических производств, насосного оборудования кислотного выщелачивания и электролиза;

• морская: уплотнительные элементы фланцевых соединений систем морского водоснабжения и охлаждения;

• энергетика: уплотнительные элементы фланцевых соединений трубопроводов с химически агрессивными теплоносителями, теплообменного и котельного оборудования.

Где купить приварные кольца никелевые Type 32 EN 1092-1 в Казахстане?

Приварные кольца никелевые Type 32 EN 1092-1 можно приобрести с доставкой в компании ЕМК - QAZAQ. Заказать никелевое приварное кольцо можно по телефону, электронной почте или через форму на сайте.
