Шайба пружинная (гровер) ASME B18.21.2M

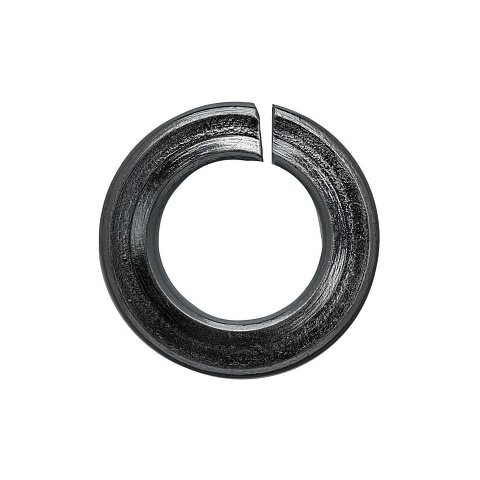

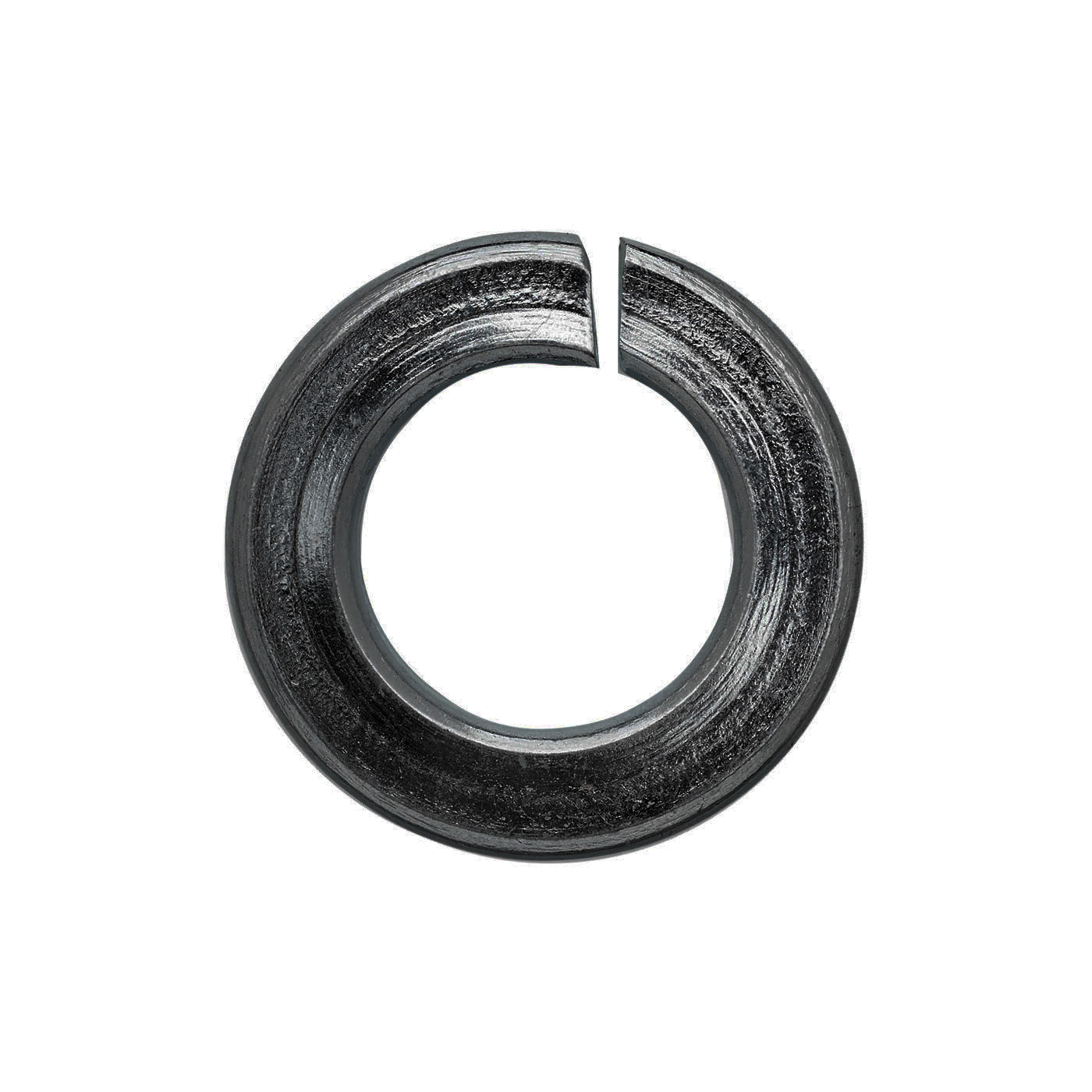

Шайба пружинная ASME B18.21.2M (гровер, пружинная шайба) – крепежное изделие соединения, предназначенный для предотвращения самопроизвольного ослабления резьбового узла под воздействием вибраций, переменных нагрузок и динамических колебаний. Шайба выполнена в форме разрезанного кольца с аксиальным смещением концов, которые упираются в поверхность детали, головку болта или шайбу, не позволяя соединению раскрутиться.

Шайба разрезная поддерживает постоянное натяжение за счет упругой деформации при затяжке и обеспечивает надежность соединения без применения дополнительных стопорных элементов. Ее конструкция крайне проста и может применяться в различных комбинациях деталей резьбовых соединений: с болтами, винтами, шпильками, гайками.

Материалы изготовления и условия эксплуатации

Пружинная шайба asme b18.21.2m имеет варианты исполнения:

• шайба пружинная A320 Gr. L7 рассчитана на использование в низкотемпературных условиях (до –101 °C). Она применяется при сборке оборудования, трубопроводов и сосудов высокого давления, работающих со сжиженными газами, криогенного оборудования;

• шайба пружинная F436 Type 1 предназначена для монтажа тяжело нагружаемых конструкций, мостов, промышленных установок, где от крепежа требуется высокая прочность и стойкость к отпускной хрупкости;

• шайба пружинная J403 и J404 применяется в стандартных крепежных соединениях общего назначения в условиях умеренных нагрузок. Подходит для машино-, автомобилестроении.

Установка гровера

Разрезная шайба устанавливается между гайкой (головкой болта) и поверхностью детали так, чтобы е разрез был направлен вверх к гайке. При затяжке шайба упруго сжимается, создавая дополнительное осевое усилие и сопротивление раскручиванию за счет трения и механической пружинящей силы. Правильная установка предполагает, что плоская сторона шайбы прилегает к опорной поверхности детали, а разрез компенсирует возможные вибрации или слабые провороты соединения.

Области применения

Шайба пружинная (гровер) ASME B18.21.2M используется в отраслях:

• машиностроение – в узлах с вибрацией, пульсацией нагрузки, в подвижных механизмах и агрегатах;

• строительство – в монтаже металлоконструкций, мостовых соединениях, опорах, где требуется защита от раскручивания;

• энергетика – в креплении элементов турбин, теплообменников, паропроводов и трубопроводных систем;

• нефтегазовая и химическая промышленность – в фланцевых и монтажных соединениях, работающих под давлением и в переменных температурных режимах;

• автомобилестроние – в соединениях подвижных частей, шасси, силовых агрегатов и оборудования спецтехники.

Где в Казахстане купить шайбу гровер ASME B18.21.2M

Компания EMK – QAZAQ выполняет комплексные поставки импортного металлопроката по ASME, ASTM, API, DIN, EN, JIS, MSS, а также всех типов крепежных изделий. У нас вы можете оптом купить пружинную шайбу с доставкой по Казахстану.
