Трубный хомут (скоба) по DIN 3567 в комплекте болты и гайки

Трубный хомут (скоба) по DIN 3567 форма A, B и D для крепления трубопроводов

Трубный хомут DIN 3567 - это металлическая монтажная скоба для крепления стальных, нержавеющих и пластиковых труб к несущим конструкциям. Хомут предназначен для фиксации труб в горизонтальных и вертикальных плоскостях. Хомуты поставляются в комплекте с болтами и гайками, что обеспечивает готовность узла к монтажу.

Стандарт DIN 3567 определяет геометрию хомута, исполнение форм A, B и D, типы резьбовых элементов, требования к материалам изготовления, диапазон диаметров труб.

Конструкция трубного хомута DIN 3567 включает:

• две полумуфты из углеродистой или нержавеющей стали;
• стяжные болты с шестигранной головкой;
• шайбы и гайки (обычно DIN 934 или DIN 985);
• отверстия под болты, обеспечивающие равномерное распределение нагрузки.

Особенности конструкции:

• закругленный профиль обеспечивает плотный контакт с трубой;
• высокая точность изготовления исключает перекос при затяжке;
• полумуфты обеспечивают 360° охват трубы, гарантируя устойчивость.
• при необходимости хомут может поставляться с виброизолирующими вкладышами (резина EPDM, NBR).
• болты устанавливаются в противоположных плоскостях для равномерного обжима.

В зависимости от конструкции выделяют следующие исполнения трубных хомутов:

• форма A - стандартная односоставная (двухполумуфтовая) скоба, которая состоит из двух одинаковых половин, соединяемых двумя стяжными болтами. Округлый профиль для равномерного распределения нагрузки по окружности трубы. Предназначен трубный хомут форма А для жесткого крепления труб в линиях общего назначения;
• форма B - усиленный хомут с широкой опорной зоной и увеличенной шириной полумуфт. Массивная конструкция скобы рассчитана на повышенные нагрузки и вибрации. Применяется трубный хомут формы В там, где требуется повышенная устойчивость, например, насосные станции, тяжелые трубопроводы, механически нагруженные узлы. Допускает более высокие моменты затяжки;

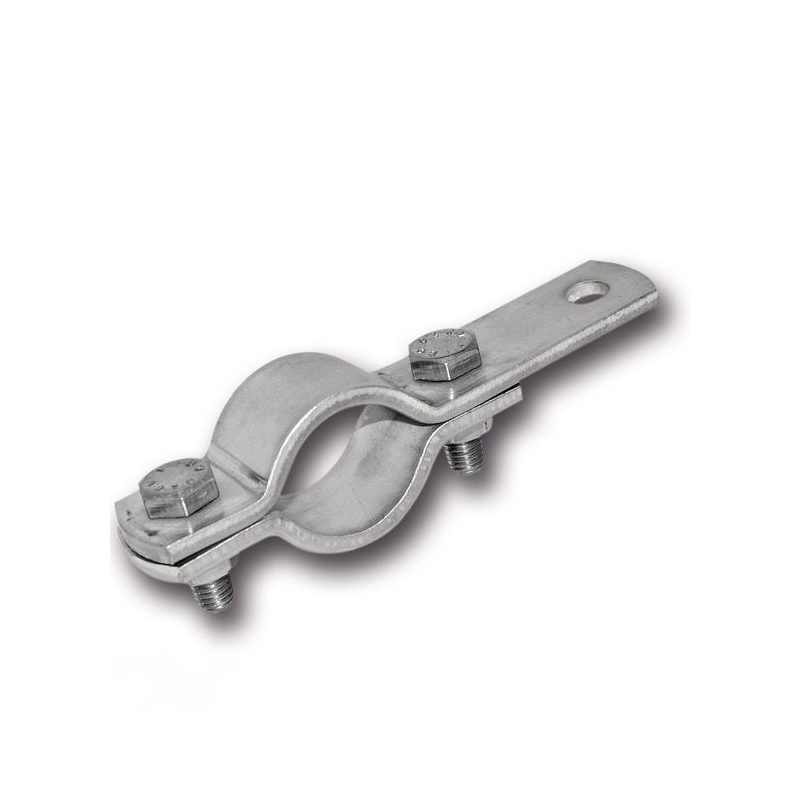

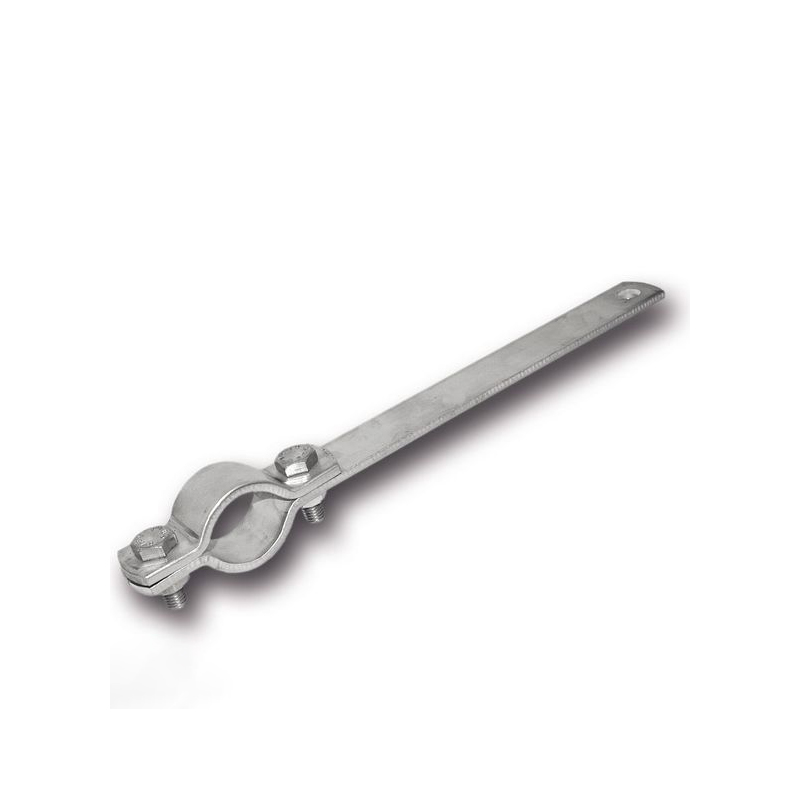

• форма D - хомут с удлиненными монтажными “ушками” (вынос до 50–200 мм) для установки на стенах, колоннах, рамах, где требуется вынос трубопровода от поверхности. Конструкционные особенности позволяют компенсировать тепловые расширения и корректировать положение труб.

Размеры трубного хомута DIN 3567 и характеристики:

• толщина: от 3 до 10 мм;
• диаметр труб (DN): от DN 15 до DN 600, для нержавеющей стали - DN 15–DN 300, формы B и D доступны в больших размерах;
• материал изготовления: сталь углеродистая и нержавеющая;
• защитные покрытия: горячее цинкование (HDG), гальваническое цинкование, порошковая окраска.
• болты и гайки: соответствие DIN 933 / DIN 931 / DIN 934;
• рабочие температуры: углеродистая сталь: –40 - +200°C, нержавейка: –196 - +450°C

Применение трубных хомутов:

• технологические трубопроводы, воздуховоды и газовые линии, химические установки;
• монтаж инженерных сетей в зданиях, крепление труб отопления, вентиляции и водоснабжения;
• крепление трубопроводов на эстакадах и рамах, компенсирующие узлы;
• паропроводы, насосные станции, теплоцентрали;
• системы горячей и холодной воды.

Трубный хомут DIN 3567 - где купить в Казахстане?

Трубный хомут (скоба) по DIN 3567 форма A, B и D в комплекте болты и гайки купить с быстрой доставкой в Алматы и в любой регион Казахстана можно в компании ЕМК - QAZAQ. Мы сотрудничаем с ведущими производителями стандартного и специального крепежа и поставляем изделия на выгодных для заказчика условиях.
