Анкер-гильза (HLC): : размеры и характеристики

Анкер-гильза распорная: функции, особенности конструкции и применения

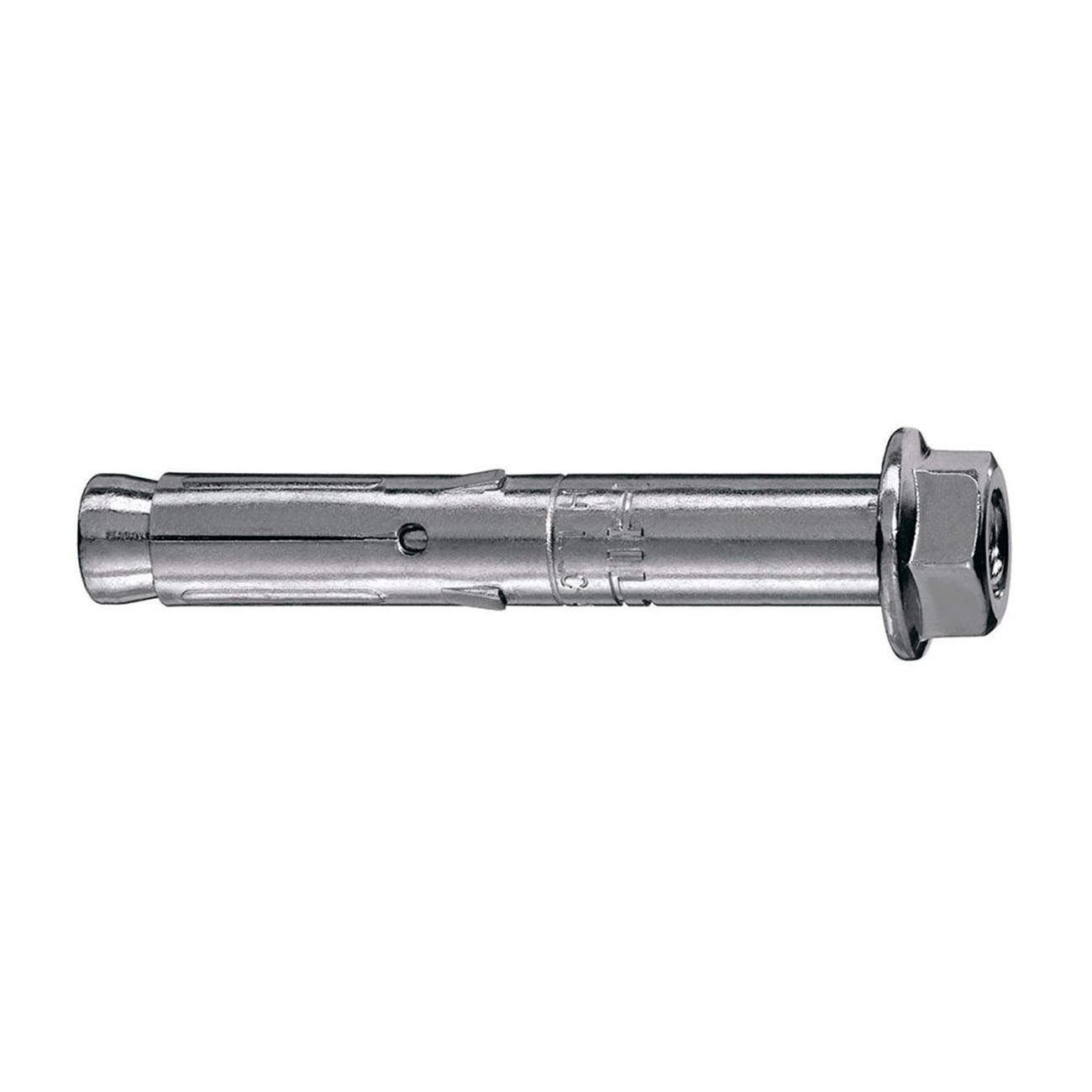

Анкер-гильза (HLC, Heavy Load Anchor Sleeve) - это механический распорный анкер, предназначенный для прочного и долговременного крепления конструкций к бетону, полнотелому кирпичу и камню. Анкер работает за счет расширения металлической гильзы внутри основания при затяжке болта или шпильки, создавая прочное силовое замыкание. Стальные анкера-гильзы HLC воспринимают статические и умеренные динамические нагрузки при монтаже оборудования, металлоконструкций и инженерных систем. Также крепеж передает растягивающие и срезающие нагрузки в основание, обеспечивает разборное крепление, при этом применение анкер-гильзы способствует ускорению монтажных работ.
Анкер-гильза HLC состоит из:

• металлической распорной гильзы с продольными прорезями;
• конусного клина или конической части;
• болта или шпильки с резьбой;
• шайбы и гайки (HLC-H, HLC-L, HLC-SK).

В зависимости от типа головки анкер-гильзы выпускаются с шестигранной гайкой (HLC-H), с круглой головкой (HLC-L) или потайной (HLC-SK).

Принцип работы анкер-гильзы HLC: при затяжке гайки или болта конус втягивается в гильзу, вызывая ее радиальное расширение и плотное прижатие к стенкам отверстия. В отличие от клиновых анкеров гильзы обеспечивают более мягкое распределение напряжений, а в отличие от химических анкеров не требуют времени на отверждение. По сравнению с забивными анкерами анкер-гильза обладает большей несущей способностью и не требует закладных деталей на этапе бетонирования.

Анкеры типа HLC применяются в соответствии с требованиями СП и СНиП по креплению конструкций, нормами проектирования бетонных и железобетонных оснований, техническими условиями производителя (нагрузки, глубина анкеровки, межосевые расстояния).

Размеры анкер-гильз HLC, свойства и характеристики:

• диаметры: M6, M8, M10, M12, M16, M20 и выше;
• длина: от 85 до 165 мм;
• материалы изготовления: высокопрочная углеродистая сталь класс прочности от 8.8;
• покрытие: оцинковка;
• высокая прочность на растяжение и срез;
• стабильность при вибрационных нагрузках;
• широкий диапазон рабочих температур.

Способы изготовления анкера-гильзы HLC - холодная штамповка с формованием гильзы с прорезями и нарезкой метрической резьбы на болте или шпильке. Термическая обработка проводится для повышение прочности крепежа и стабилизации структуры.

Последовательность монтажа анкер-гильзы: разметка и сверление отверстия требуемого диаметра и глубины, очистка отверстия от пыли и бурового шлама, установка анкера-гильзы в отверстие, монтаж крепимой конструкции, затяжка гайки или болта до расчетного момента.

Важные требования к монтажу: строгое соблюдение диаметра и глубины отверстия, использование динамометрического ключа, соблюдение минимальных расстояний до края бетона.

Применение анкер-гильзы HLC актуально для:

• крепления колонн, балок, рам, монтажа опор и закладных элементов, установки лестниц и ограждений;
• монтажа насосов компрессоров, вентиляционных установок, станочного оборудования;
• фиксации кабельных эстакад, опор инженерных сетей, оборудования ТЭС и подстанций;
• крепление трубных опор и кронштейнов, коллекторов и модульных блоков, систем вентиляции и кондиционирования.

Анкер-гильза HLC - где купить оптом в Казахстане?

Стальные анкер-гильзы купить оптом с быстрой доставкой в Алматы и по Казахстану можно в компании ЕМК - QAZAQ. Мы поставляем анкерный крепеж, в том числе и анкер-гильзы, напрямую от производителей на выгодных для заказчика условиях. Заказать партию анкер-гильз HLC можно по телефону, письмом на почту или любым удобным способом на сайте.
