Заглушка поворотная ASME B16.48

Поворотная нержавеющая заглушка (обтюратор) представляет собой металлоизделие в виде двойного фланца, для систематического перекрытия трубопроводной системы с целью смены транспортируемой среды, проведения осмотра или ремонта, а также удаления нерабочей ветки трубопровода.

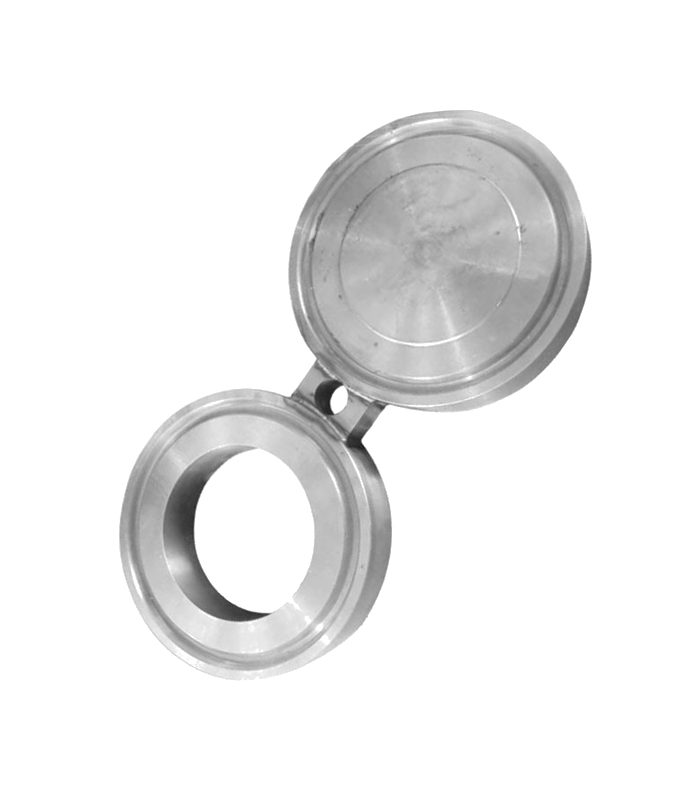

Заглушка поворотная, иначе называемая «восьмеркой» или очковым фланцем, включает два диска, соединенных перемычкой. Один из дисков цельнометаллический – для изоляции участка трубопровода, второй имеет отверстие, сопоставимое с диаметром рабочей трубы – для обеспечения беспрепятственного движения жидкостей и газов. Части заглушки поворотной ASME в 16.48 соединены прочной стальной секцией, похожей на перемычку очков. Она закрепляется между фланцами с помощью болта или шпильки – это позволяет при необходимости одним поворотом обтюратора на 180 градусов сменить закрытую заглушку на открытую и наоборот. Крепежи трубных фланцев нужно предварительно открутить, а после закрутить обратно.

Поверхность поворотного фланца FIGURE 8 BLANK B 16.48 должна вплотную прилегать к трубным фланцам. Герметичность соединения обеспечивается за счет конфигурации уплотняющей поверхности. Она может быть плоской (FF), иметь впадину под прокладку (RJ/RTJ) или соединительный выступ (RF), под который во фланце должно быть предусмотрено соответствующее углубление.

Наиболее распространенный вариант – с соединительным выступом. За счет конструкции он обеспечивает надежность и прочность стыка между элементами трубной арматуры и поворотной заглушкой RF ASME B 16.48.

Ключевые свойства и преимущества

Заглушка поворотная ASTM B 16.48 выгодно отличается от обычных глухих фланцев и заглушек с рукояткой:

• простота и удобство использования;

• абсолютная герметичность перекрытия;

• увеличенный период эксплуатации и низкая вероятность возникновения неисправности благодаря отсутствию подвижных элементов;

• небольшой вес;

• невысокая цена.

Заглушка поворотная ASME 16.48 не предусматривает частичную изоляцию – обтюратор работает только в режимах «открыто»/«закрыто». Для смены диска заглушки необходимо предварительно освободить систему от рабочей среды.

Применение поворотной заглушки

FIGURE 8 BLANK ASME 16.48 устанавливается преимущественно на трубопроводные системы, в которых периодически меняются транспортируемые вещества, проводятся гидроиспытания избыточным давлением.

Обтюраторы используются для перекрытия потока перемещаемой среды в нефтегазовой, химической, нефтехимической промышленности.
