Заглушка открытая с рукояткой нержавеющая ASME B16.48

Нержавеющая заглушка открытая с рукояткой стандарт ASME B16.48 - это плоский металлический элемент типа Spade (Spacer), предназначенный для установки между фланцами трубопровода с целью визуального подтверждения открытого состояния линии. Открытые заглушки с рукояткой применяются на линиях и в сложных промышленных системах, где требуется регламентированное разъединение и повторный ввод линий в эксплуатацию с обязательным визуальным контролем положения. Применение заглушек актуально при пуско-наладочных работах, техническом обслуживании, испытаниях и плановых остановках оборудования.

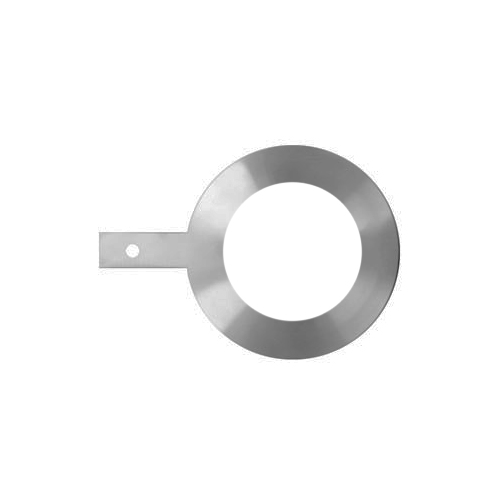

Заглушка представляет собой плоскую пластину с центральным отверстием, соответствующим внутреннему диаметру трубопровода, и удлиненной рукояткой. Рукоятка остается видимой после монтажа и служит индикатором открытого положения линии. В отличие от глухой заглушки (Blind) открытая заглушка Spade обеспечивает свободный проход рабочей среды, а по сравнению с временными вставками трубопровода, применение заглушки ASME B16.48 позволяет быстро и безопасно переключать режимы «открыто / закрыто» с наглядной индикацией состояния линии.

Толщина, геометрия и допуски строго регламентированы стандартом ASME B16.48, что обеспечивает совместимость с фланцами ASME B16.5 и стабильную работу при высоком давлении.

Нержавеющие открытые заглушки ASME B16.48 - размеры, изготовление и монтаж

Размеры нержавеющей заглушки с рукояткой:

• номинальные диаметры: NPS 1/2″–24″;
• тип исполнения: Spade (open), с рукояткой;
• классы давления: Class 150, 300, 600, 900, 1500, 2500;
• максимальное рабочее давление: до 413 бар для Class 2500;
• диапазон рабочих температур: от −196 до 550°C;
• совместимость: фланцы ASME B16.5;
• соответствие стандартам: ASME B16.48.

Нержавеющие открытые заглушки ASME B16.48 изготавливаются из листовой или кованой заготовки с последующей механической обработкой. Используемые марки нержавеющих сталей ASTM A182 F304 / F304L, ASTM A182 F316 / F316L, ASTM A182 F321, ASTM A182 F347. Конкретный материал подбирается с учетом давления, температуры и химического состава рабочей среды.

Монтаж выполняется посредством установки заглушки между фланцами трубопровода с применением прокладок с обеих сторон и болтового соединения. Рукоятка должна оставаться доступной и видимой для визуального контроля. Момент затяжки болтов подбирается по классу давления и типу прокладки.

Оборудование, где используется открытая заглушка из нержавейки:

• магистральные и технологические трубопроводы;
• нефтегазовые и нефтехимические установки;
• химические производства;
• насосные и компрессорные станции;
• сосуды под давлением и их обвязка;
• участки трубопроводов с регламентным отключением.

Нержавеющие открытые заглушки с рукояткой ASME B16.48 - где купить в Казахстане?

Нержавеющая заглушка с рукояткой оптом с доставкой по всему Казахстану доступна к заказу в компании ЕМК - QAZAQ. Мы поставляем открытые и закрытые заглушки с рукояткой из нержавеющей стали на выгодных для заказчика условиях. Заказать нерж заглушки с рукояткой для трубопроводов можно по телефону, письмом на почту или любым удобным способом на сайте.
