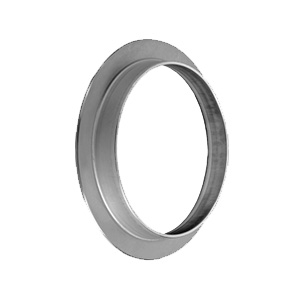

Воротник (отбортовка) нержавеющий Type 33 EN 1092-1

Воротник Type 33 EN 1092-1 – это стальная приварная отбортовка (втулка), предназначенная для создания прочного фланцевого соединения совместно со свободным фланцем Type 02.

Втулка en 1092 1 представляет собой короткий патрубок с торцевым буртиком. Конструкция разработана для распределения нагрузок по всей площади примыкания фланца, за счет которого повышается устойчивость соединения к внутреннему давлению, термическому расширению, вибрации и динамическим нагрузкам. Герметичность достигается за счёт плотного контакта между буртиком воротника и уплотнительной поверхностью сопрягаемого фланца. Благодаря тому, что фланец не контактирует с рабочей средой, его можно изготавливать из более бюджетной стали. При монтаже он надевается на трубу и свободно вращается, что значительно упрощает совмещение болтовых отверстий соединения.

Материалы изготовления и рабочие условия

Нержавеющая втулка тип 33 для фланца тип 02 изготавливается из сталей по EN 10088. Подбор марки определяется температурой, типом среды и требованиями к стойкости соединения:

• отбортовка из аустенитной стали (1.4301, 1.4307, 1.4401, 1.4404, 1.4432) предназначена для трубопроводов, транспортирующих воду, пар, пищевые и фармацевтические среды, спирты, щелочи и органические кислоты;

• втулка из аустенитной стали с титаном или ниобием (1.4541, 1.4571, 1.4550) рассчитана на работу при температурных перепадах и подходит для применения в паровых и теплообменных системах, а также в средах, содержащих углекислоту и слабые кислоты;

• отбортовка из жаростойкой стали (1.4948, 1.4941) применяется в тепловых контурах и паропроводах при температурах до 600 °C. Она устойчива к окислению и деформациям под нагрузкой, подходят для использования в котельных установках, печах;

• отбортовка из дуплексной и супердуплексной стали (1.4462, 1.4410) предназначена для трубопроводов, работающих с морской водой, щелочами, растворами солей, сточными водами, нефтью. Устойчива к хлоридной коррозии под напряжением, воздействию температур и давления, в которых отбортовка из нержавеющей аустенитной стали недостаточно надежна.

Области применения

Нержавеющий воротник Type 33 EN 1092-1 применяется в отраслях и приложениях:

• химическая и нефтехимическая промышленность – трубопроводы, транспортирующие кислоты, растворы солей, хлориды, органику;

• пищевая и фармацевтическая промышленность – линии для высококоррозионных и чистых сред;

• энергетика и теплотехника – водогрейное оборудование, включая высокотемпературные контуры;

• очистные сооружения и морские приложения – транспортировка морской воды, сточных вод, химически активных жидкостей.

Где в Казахстане купить втулку нержавеющую EN 1092-1

Компания EMK – QAZAQ выполняет комплексные поставки импортных металлоизделий по ASME, ASTM, API, DIN, EN, JIS, MSS, в том числе отраслевого трубного проката и деталей трубопровода. У нас вы можете оптом купить отбортовки en 1092 из нержавеющей стали с доставкой по Казахстану.
