Приварной воротник нержавеющий Type 34 EN 1092-1

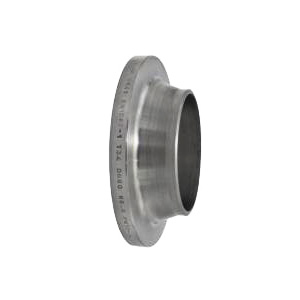

Приварной воротник (Welding Neck Collar) Type 34 по EN 1092-1 - это элемент фланцевого соединения, представляющий собой втулку с формованной поверхностью под установку свободного фланца. Нержавеющий воротник предназначен для использования в составе свободных фланцев Type 04 и Type 37, выступая их несущей частью.

Конструкционно приварной воротник Type 34 представляет собой цилиндрическую деталь с формованной частью, контактирующую со свободным фланцевым кольцом. Конструкция воротника имеет переходную зону от трубы к воротнику, снижающую концентрацию напряжений.

Основные конструктивные преимущества:

• сварка встык создает равномерное распределение напряжений;
• отсутствует внутренний сварной валик, что обеспечивает минимальную турбулентность в потоке;
• воротник воспринимает часть усилия болтовой затяжки.

Воротник Type 34 обеспечивает более высокую механическую прочность, чем свободный раструб (Type 02).

Нержавеющий воротник Type 34 выполняет следующие задачи:

• формирует уплотнительную поверхность фланцевого соединения;
• обеспечивает стыковую сварку с трубой, создавая жесткое, высокопрочное соединение;
• позволяет использовать вращаемый свободный фланец, упрощая монтаж и совмещение болтов;
• снижает напряжения в зоне сварки, благодаря плавному переходу толщин;
• обеспечивает герметичность при высоком давлении;
• позволяет многократно разбирать/собирать узел без повреждения сварного соединения.

Воротник приваривается к трубе посредством полноразмерного стыкового сварного шва, формируя высокопрочное сварное соединение с низкими концентрациями напряжений.

Приварной воротник Type 34 из нержавеющей стали используется в трубопроводах, где необходимы: высокая коррозионная стойкость, частая разборка узла, прочность и герметичность фланцевого соединения труб, арматуры и оборудования, стойкость к воздействию агрессивных сред и повышенных температур.

Приварные воротники Type 34 изготавливают из коррозионностойких сталей следующих марок: 1.4301 / 1.4307, 1.4401 / 1.4404, 1.4571, 1.4541, 1.4539, 1.4462, 1.4410. Материал воротника всегда должен соответствовать материалу трубопровода и условиям эксплуатации.

Приварные воротники Type 34 производятся путем ковки (open die forging) заготовки из коррозионностойкой стали. Далее идет токарная обработка поверхности и цилиндрической части, фрезеровка контактной поверхности, обработка пассивацией / травлением (для нержавеющих сталей). Проверка готового нержавеющего воротника производится ультразвуковым и капиллярным контролем (UT/PT), сертификация - по EN 10204 (2.2, 3.1, 3.2).

Размеры нержавеющего воротника Type 34 по EN 1092-1 и характеристики:

• DN (номинальные диаметры): 10– 1200, под заказ до 2000;
• PN (классы давления): 2.5 / 6 / 10 / 16 / 25 / 40 / 63 / 100;
• типы уплотнительных поверхностей: FF ( Flat Face), RF (Raised Face);
• температурные режимы: от –196°C до +400°C;
• сварка: стыковая (Butt Weld) по EN ISO 9606 / EN ISO 15614.

Нержавеющий воротник для свободного фланца используют в нефтегазовой, химической, энергетической, пищевой отрасли, а также в системах водоочистки, коммунальных линиях и т.п. Монтаж воротника тип 34 для свободного фланца актуален для аппаратов и технологических линий, систем транспортировки химреагентов, обвязки насосных станций, санитарных трубопроводов, CIP/SIP систем, паровых магистралей, теплообменных установок и пр.
