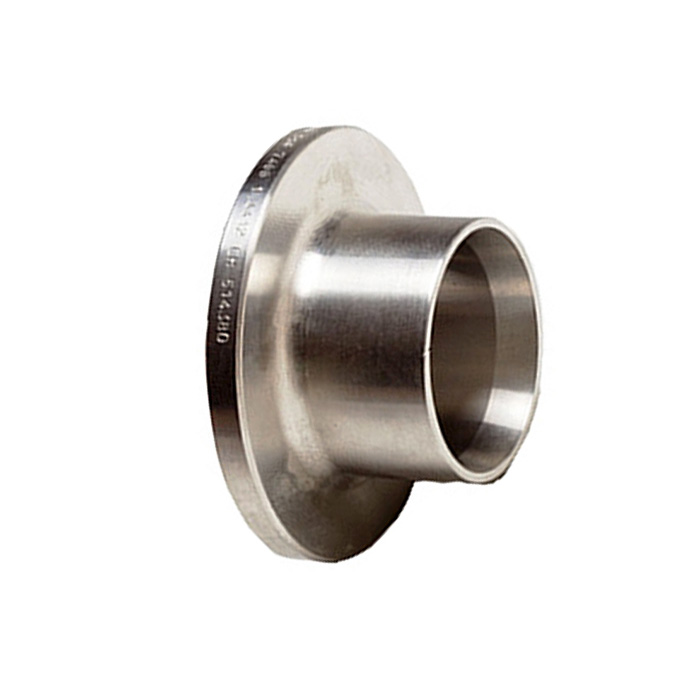

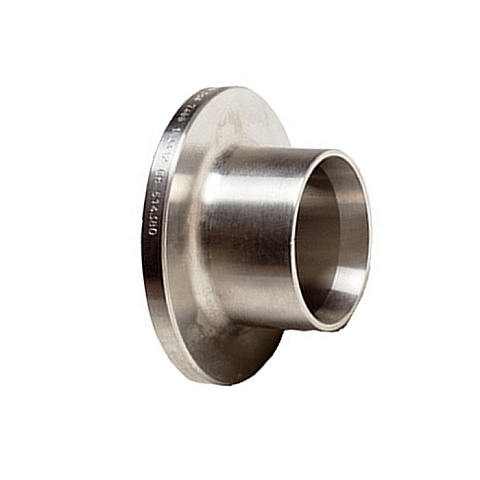

Прессованный воротник с удлиненной шеей нержавеющий Type 36 EN 1092-1

Прессованный воротник с удлиненной шеей (Pressed Welding Neck Collar) Type 36 по EN 1092-1 - это элемент фланцевого соединения, представляющий собой формованную (штампованную/прессованную) втулку увеличенной длины. Используют нержавеющие прессованные воротники в комплекте со свободными фланцами Type 04 или Type 37. Type 36 - это универсальный воротник для свободных фланцев, обеспечивающий удобство монтажа и повышенную долговечность узла.

Нержавеющий прессованный воротник с удлиненной шеей Type 36 выполняет роль компонента фланцевого соединения, который приваривается к трубе. Удлиненная шея снижает напряжения и улучшенной сварки.

В отличие от Type 34, который выполняется из поковки, воротник Type 36 изготавливается методом холодного или горячего прессования, что экономически эффективней при сохранении прочностных характеристик.

Прессованный воротник Type 36 - функции и преимущества:

• формирует уплотнительную поверхность фланцевого соединения (FF или RF);
• обеспечивает стыковую сварку с трубой, создавая прочный сварной узел;
• компенсирует осевые нагрузки, перераспределяя напряжения;
• повышает виброустойчивость, благодаря удлиненной шейке;
• позволяет использовать вращаемые свободные фланцы, упрощая монтаж;
• подходит для систем, где требуется частая разборка без воздействий на сварной шов;
• улучшает распределение механических напряжений, обеспечивая стабильность под давлением и при температурных циклах;
• равномерная форма перехода обеспечивает устойчивость к вибрациям и гидроударам.

Воротники Type 36 изготавливаются из нержавеющих сталей с повышенной стойкостью к коррозии, в том числе межкристаллитной, повышенной стойкостью к термическим нагрузкам, воздействию хлоридов и кислот. Материал воротника должен соответствовать условиям эксплуатации: давлению, температуре, химической агрессивности среды.

Производство Type 36 включает горячее формование или прессование заготовки (hot pressing) с механической обработкой торца и рабочей поверхности. Далее следует прецизионная обработка цилиндрической части под стыковую сварку, травление и пассивация для нержавеющей стали.

Нержавеющий воротник с удлиненной шеей - размеры и эксплуатационные свойства:

• диаметры: DN 10–DN 600 (стандартный ряд), под заказ - до DN 1200;
• давление: PN-классы от 2.5 до 63;
• типы уплотнительной поверхности: FF - Flat Face и RF - Raised Face;
• рабочие температуры: –196 - +400°C;
• сварка: стыковая (Butt Weld) по EN ISO 9606 / 15614 с полным проплавление для минимизации турбулентности;
• допуски: геометрические по EN 1092-1, шероховатость уплотнительной поверхности: RF - Ra ≤ 3.2 μm, FF - Ra ≤ 6.3 μm.

Нержавеющий прессованный воротник с удлиненной шеей Type 36 активно используется в химической и нефтехимической промышленности, пищевой и фармацевтической отрасли, энергетике, судостроении, нефтегазовой добыче и пр. Устанавливают воротники тип 36 со свободными фланцами в технологических трубопроводах, системах транспортировки агрессивных жидкостей, санитарных трубопроводах, котлах, теплообменниках и высокотемпературном оборудовании, паровых магистралях, насосных станциях, охлаждающих системах и др.

Нержавеющий прессованный воротник с удлиненной шеей Type 36 - где купить в Казахстане?

Приварной воротник с удлиненной шеей Type 36 по EN 1092-1 купить с быстрой доставкой в Алматы и в любой регион Казахстана можно в компании ЕМК - QAZAQ. Заказать нержавеющие прессованные воротники для фланцев можно по телефону, письмом на почту или любым удобным способом на сайте.
