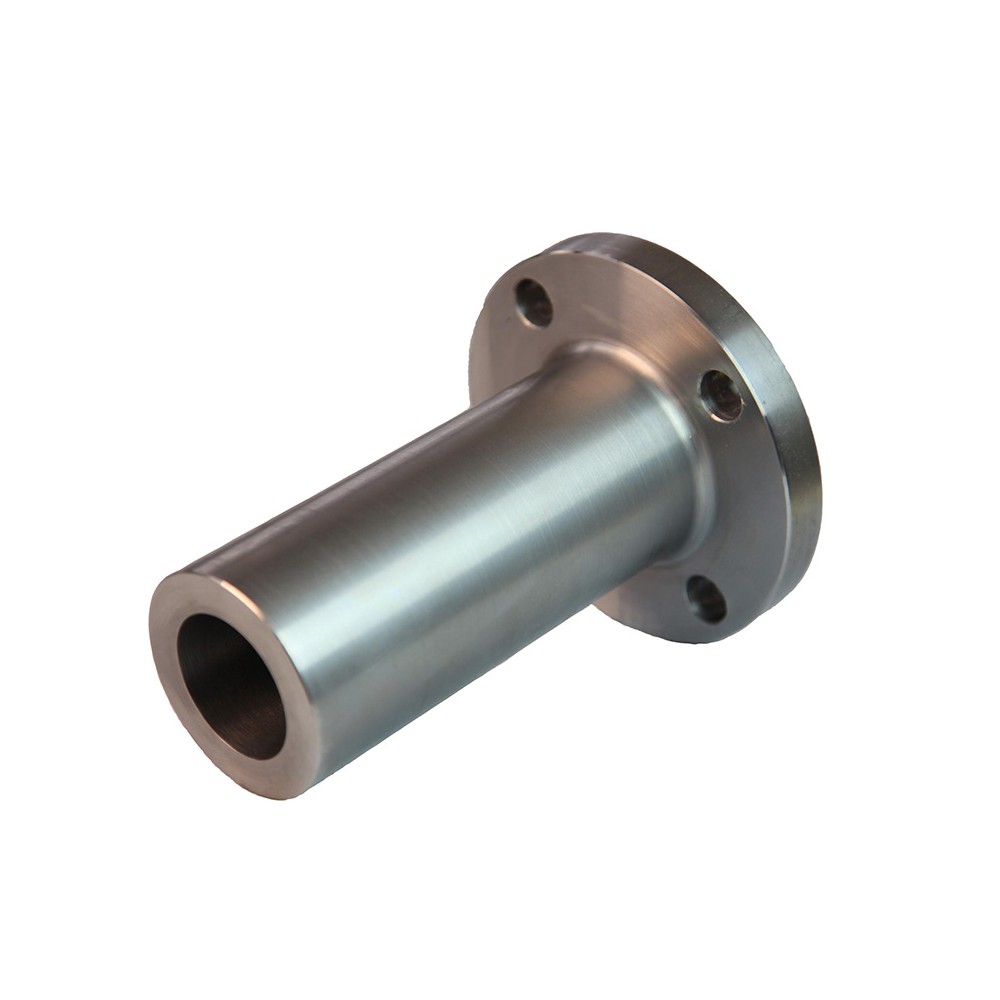

Фланец воротниковый с удлиненным воротником ASME B16.5

Фланец с удлиненным воротником (long welding neck flange, или LWN) – это специальный фланец с удлиненной шеей, рассчитанный на высокое номинальное давление и позволяющий подавать под большим давлением газообразные и жидкие среды. Длинный толстостенный воротник снижает напряжение и вибрацию, передающеюся от трубы к фланцевому соединению, улучшает динамику потока, что особенно важно в условиях циклически изменяющихся нагрузок и рабочих температур. Увеличенное расстояние от него до фланцевого диска способствует снижению напряжения в сварном шве под действием изгибающего момента.

Фланец LWN предназначен для трубопроводов, обеспечивающих процессы в нефтепереработке и энергетике, где стандартные фланцы не могут обеспечить достаточную прочность и надежность соединений.

Требования к материалам изготовления, размерам, допускам, условиям испытаний и эксплуатации фланцев с удлиненным воротником устанавливает стандартная спецификация ASME B16.5.

Типы соединительной поверхности фланца lwn:

• RF (raised face) – с соединительным выступом, который в сочетании с межфланцевой прокладкой обеспечивает надежное уплотнение соединения и исключает утечку рабочей среды при высоком рабочем давлении;

• RJ (ring joint) – с пазом под кольцевую прокладку с овальным или восьмиугольным поперечным сечением, которая заклинивается при затяжке фланцев и «активируется» под воздействием на соединение давления перемещаемой среды.

Материалы изготовления и применение

Приварной фланец asme b16.5 с удлиненным воротником выполняется из черных и нержавеющих сталей.

Черный фланец LWN применяется в трубопроводах, где не требуется высокая коррозионная стойкость, например, в водопроводных системах с умеренными рабочими температурами и давлениями, а также в общепромышленном оборудовании. Он доступнее нержавеющего, но подвержен коррозии в агрессивных средах.

Нержавеющий воротниковый фланец LWN предназначен для приложений, где от компонентов трубопровода требуется высокая стойкость к коррозии и окислению, в условиях агрессивных рабочих и внешних сред, высоких температур или в пищевой и химической промышленности, морских условиях.

Удлиненный воротниковый фланец ASME B16.5 – купить c доставкой в Казахстан

Компания ЕМК QAZAQ выполняет поставки импортного металлопроката и трубопроводной арматуры от ведущих мировых производителей. У нас вы можете заказать и купить фланец воротниковый удлиненный ASME B16.5 с быстрой доставкой в любой регион Казахстана.

Чтобы уточнить условия поставки и запросить расчет стоимости фланцев и других компонентов трубопровода, закажите звонок или оставьте заявку на сайте.
