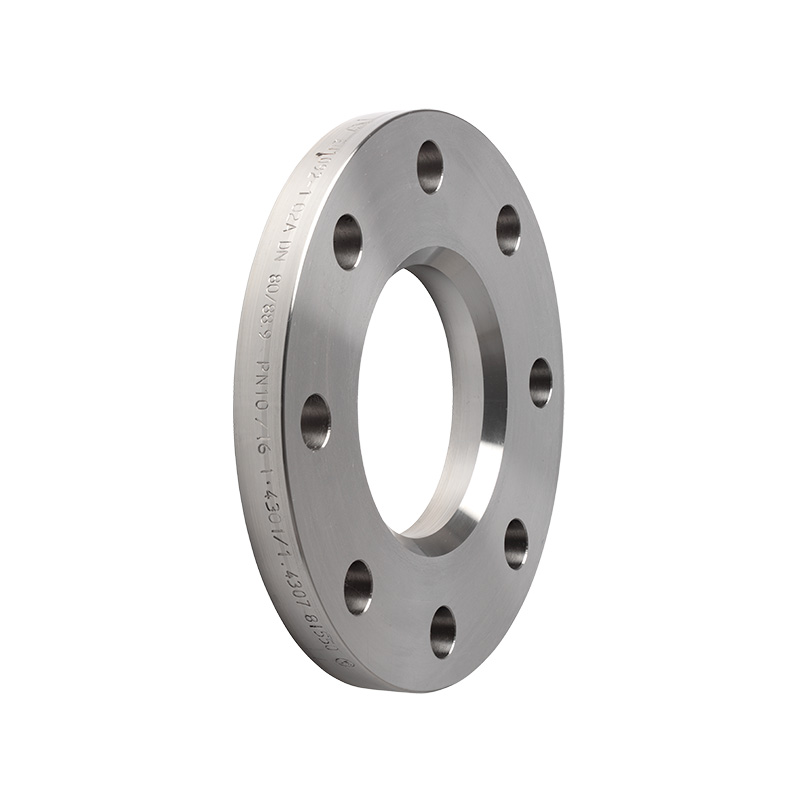

Фланец свободный нержавеющий Type 02 EN 1092-1

Нержавеющий свободный фланец Type 02 по EN 1092-1 - это тип трубопроводных фланцев, которые используют для соединения труб при прокладке линий и магистралей, а также при подключении арматуры, приборов, манометров и другого оборудования. Фланец относится к категории Lap Joint Flanges, которые позволяют сохранять подвижность фланцевого кольца относительно трубы. Это облегчает монтаж, центрирование и ориентацию болтового круга.

Конструкция свободного фланца Type 02 состоит из двух частей:

• опорное кольцо (stub end) - выполнено с торцевой уплотнительной поверхностью (face), контактирующей с прокладкой, приваривается к трубе стыковым швом, воспринимает давление, усилие затяжки и рабочие нагрузки;
• свободное фланцевое кольцо (loose flange) - надевается поверх опорного кольца, не приваривается к трубе, а служит только для болтовой фиксации. Легко вращается вокруг оси для совмещения отверстий.

Особенности и преимущества конструкции:

• исключено непосредственное тепловое воздействие на фланцевое кольцо при сварке;
• сварной шов меньше концентрирует напряжения;
• облегчает сборку фланцевых соединений больших DN-размеров;
• снижает риск повреждения резьбы болтов при монтаже;
• опорное кольцо может быть из нержавеющей стали, а фланцевое кольцо — из более дешевых сталей (стандарт допускает комбинирование материалов).

Благодаря конструкционным особенностям нержавеющие свободные фланцы востребованы там, где требуется быстрое разъемное соединение труб с возможностью точного позиционирования болтов. Свободный фланец из нержавейки ЕН 1092-1 компенсирует перекосы, минимизирует напряжение на сварной шов, исключает возникновение изгибающих моментов на трубе, поскольку фланец не приваривается непосредственно к ней.

Стандарт EN 1092-1 регламентирует геометрию, типы уплотнительных поверхностей, классы давления, допуски и требования к материалам.

Для изготовления кольца используют нержавеющие стали: 1.4301 / 1.4307, 1.4401 / 1.4404, 1.4571, 1.4539, 1.4541 / 321 (для высоких температур). Технология изготовления: ковка, механическая обработка торца, термообработка.

Фланцевое кольцо может быть изготовлено из нержавеющей стали (коррозионностойкое исполнение), из углеродистой стали с антикоррозионным покрытием (по EN 1092-1 это допускается для экономии). Технология изготовления: ковка / штамповка, сверление болтовых отверстий, механическая обработка посадочного бурта, нанесение защитных покрытий (при исполнении из углеродистой стали).

Размеры нержавеющего свободного фланца по  EN 1092-1 и характеристики:

• номинальные диаметры: DN 10 – DN 1200, под заказ - до DN 2000;
• давление: PN 2.5 / 6 / 10 / 16 / 25 / 40 / 63;
• рабочие температуры: –196 - +400°C.

Допуски и требования EN 1092-1:

• отверстия болтового круга должны соответствовать ISO 273;
• плоскостность и параллельность контролируются в соответствии со стандартом;
• шероховатость уплотнительной поверхности: RF — Ra ≤ 3.2 µm, FF — Ra ≤ 6.3 µm.

Нержавеющие свободные фланцы Type 02 применяются в трубопроводах, где требуется частая разборка, высокая коррозионная стойкость, удобство монтажа и минимизация напряжений.

Применение свободных фланцев актуально для химической и нефтехимической промышленности, пищевой и фармацевтической отрасли, судостроение, системах водоочистки, станциях водоподготовки, энергетики и теплоэнергетике.

Нержавеющий свободный фланец EN - где купить в Казахстане?

Нержавеющие свободные фланцы Type 02 по EN 1092-1 купить с быстрой доставкой в Алматы и в любой регион Казахстана можно в компании ЕМК - QAZAQ. Мы сотрудничаем с ведущими производителями трубопроводных фланцев и поставляем изделия на выгодных для заказчика условиях.
