Фланец свободный LJ ASME B16.5

Свободный фланец (Lapped joint flange) ASME / ANSI B16.5 – тип фланца, предназначенный для соединения труб на сложных участках, часто подвергающихся сборочно-разборочным работам. Отличительной особенностью свободного фланца является отсутствие скрепления с трубой каким-либо образом: к ней приваривается концевое кольцо, на котором свободно вращается фланец.

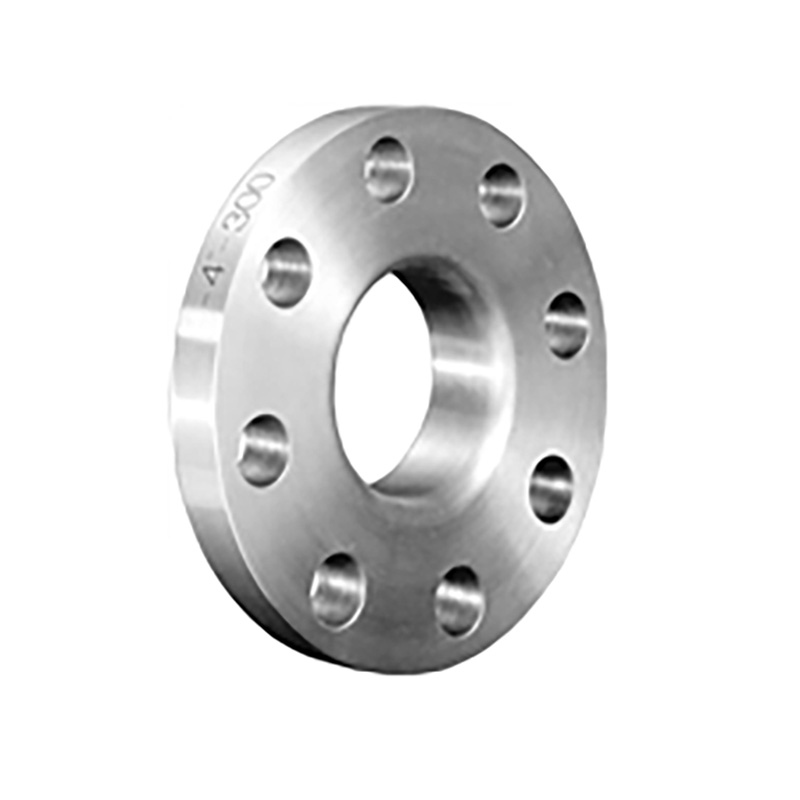

Свободный фланец представляет собой деталь в виде стального плоского диска с отверстием под трубу в центре и малыми отверстиями под крепежи по окружности на равном удалении друг от друга. Визуально loose flange напоминает плоский фланец, но, в отличие от последнего, имеет скругленную внутреннюю кромку на соединительной поверхности, что обеспечивает ее максимально плотное прилегание к приварному кольцу.

Возможность свободного вращения облегчает и ускоряет процесс выравнивания отверстий под болты при скреплении со встречным фланцем. При затягивании крепежей соединительное давление передается на приварное кольцо, таким образом обеспечивая герметичное сопряжение элементов трубопровода.

Свободные фланцы не контактируют с транспортируемой средой, поэтому могут быть выполнены из черной стали, но при этом использоваться при монтаже нержавеющих и коррозионностойких труб.

Ключевые свойства

Сочетание конструктивных особенностей и свойств используемых при производстве сталей обуславливает превосходные эксплуатационные характеристики свободно вращающегося фланца:

• высокая прочность;

• обеспечение надежного и герметичного соединения труб;

• простота, высокая скорость установки и возможность повторного использования благодаря отсутствию необходимости приваривания к трубе;

• удобство монтажа и обслуживания на труднодоступных участках, а также в трубопроводах, требующих частого проведения сборочно-разборочных работ;

• устойчивость к механическим воздействиям, вибрационной нагрузке, высоким рабочим давлениям;

• широкий температурный диапазон;

• возможность экономии на материалах исполнения без потери прочности.

Применение

Фланец свободный LJ Flange используется при прокладке трубопроводов в отраслях:

• добыча и переработка природных ресурсов (нефть, газ, артезианская вода);

• топливно-энергетическая промышленность;

• атомная энергетика;

• химическая промышленность;

• металлургия;

• машиностроение.
