Фланец диафрагмы воротниковый нержавеющий WN ASME B16.36

Нержавеющий воротниковый фланец диафрагмы WN по ASME B16.36 - это специальный фланец с коническим воротником под стыковую сварку, предназначенный для установки измерительных диафрагм (orifice plate) в трубопроводах высокого давления и температуры. Фланцы диафрагмы используют для измерения расхода жидкостей, газов и пара, учитывая перепады давления на диафрагме. Фланец диафрагмы с воротником ASME B16.36 используется в технологических и магистральных трубопроводах, где требуется точный контроль расхода рабочей среды с возможностью обслуживания измерительного узла без демонтажа трубопровода.

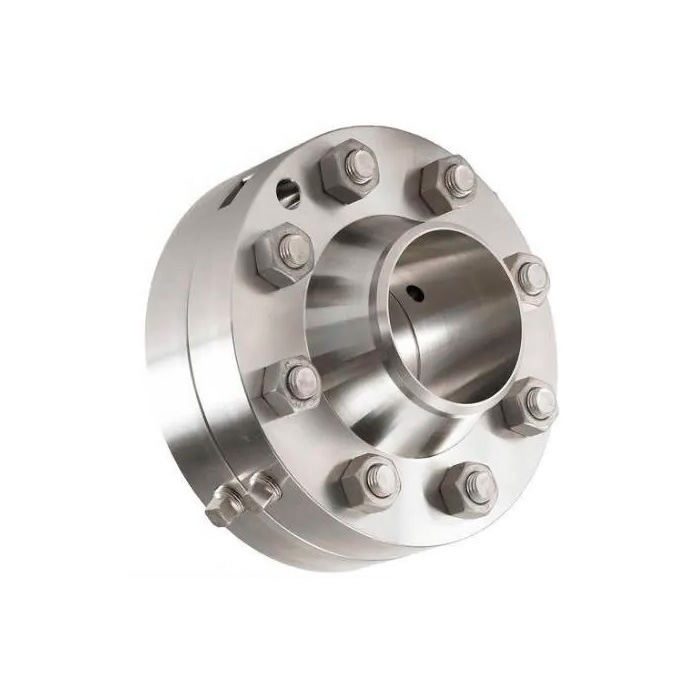

Фланец диафрагмы WN имеет воротник для приварки встык и специальные отборные отверстия (tappings) для подключения измерительных приборов. Такая конструкция обеспечивает точное позиционирование диафрагмы между фланцами, герметичный отбор давления до и после диафрагмы, равномерное распределение нагрузок за счет воротникового исполнения.

Геометрия, размеры и расположение отборных отверстий регламентированы стандартом ASME B16.36, что обеспечивает совместимость с диафрагмами по ASME / ISO и международными измерительными системами.

Нержавеющий воротниковый фланец диафрагмы WN - размеры, изготовление и применение

Фланцы диафрагмы WN по стандарту ASME B16.36 изготавливаются методом ковки с последующей механической обработкой. Наиболее популярные марки нержавейки для изготовления фланцев - это ASTM A182 F304 / F304L, ASTM A182 F316 / F316L, ASTM A182 F321, ASTM A182 F347 и др. Данные материалы предназначены для применения в сложных рабочих условиях: повышенные температуры, химически агрессивные среды, давление, межкристаллитная коррозия и пр. При этом ковка обеспечивает однородную структуру металла и стабильные прочностные характеристики измерительного узла.

Размеры нержавеющих воротниковых фланцев диафрагмы и характеристики:

• диаметры: NPS 1/2″–24″;
• тип исполнения: Weld Neck (WN);
• классы давления: Class 300-2500;
• максимальное рабочее давление: до 413 бар для Class 2500;
• диапазон рабочих температур: от −196 до 550°C;
• типы отборов давления: corner, flange taps (по ASME B16.36);
• тип уплотнительной поверхности: RF (Raised Face), RTJ (Ring Type Joint).

Монтаж нержавеющих фланцев диафрагмы WN выполняется стыковой сваркой воротника фланца с трубопроводом. Диафрагма устанавливается между парой фланцев с использованием прокладок, после чего подключаются измерительные приборы. При установке крайне важно соблюдать ориентацию диафрагмы, чистоту отборных отверстий и момент затяжки болтов для обеспечения точности измерений.

Нержавеющий воротниковый фланец диафрагмы WN по ASME B16.36 - применение:

• узлы измерения расхода в трубопроводах;
• нефтегазовые и нефтехимические установки;
• паропроводы и энергетические системы;
• химические технологические трубопроводы;
• компрессорные и насосные станции;
• системы коммерческого и технологического учета среды.

Нержавеющие фланцы диафрагмы WN по ASME B16.36 - где купить в Казахстане?

Нержавеющий воротниковый фланец диафрагмы ASME B16.11 купить с быстрой доставкой в Алматы и по Казахстану можно в компании ЕМК - QAZAQ. Мы поставляем фланцы диафрагмы из нержавеющих и углеродистых сталей оптом и на выгодных для заказчика условиях. Заказать нержавеющие фланцы диафрагмы можно по телефону, письмом на почту или любым удобным способом на сайте.

• RF - с соединительным выступом 1320
• RJ - с пазом под прокладку
