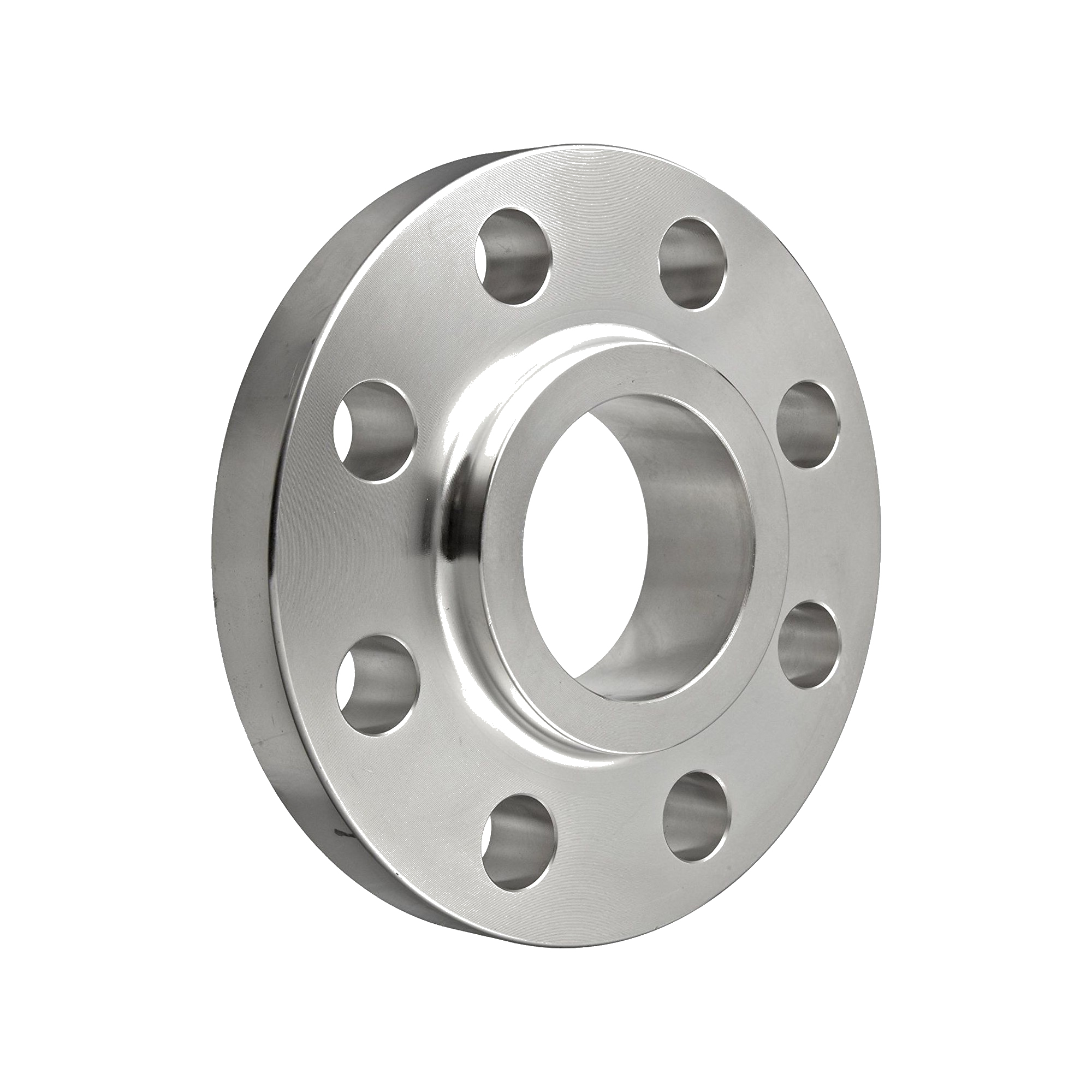

Фланец диафрагмы плоский нержавеющий SO ASME B 16.36

Нержавеющий плоский фланец диафрагмы SO (Slip-On) ASME B16.36 - это специальный тип трубопроводных фланцев, предназначенный для установки измерительных диафрагм в трубопроводах и обеспечения отбора давления до и после диафрагмы. Плоские фланцы диафрагмы применяются в узлах измерения расхода жидкостей, газов и пара. Фланцы диафрагмы SO используется в технологических трубопроводах с низким и средним давлением.

Плоские фланцы диафрагмы SO ASME B16.36 изготавливаются методом ковки или штамповки с последующей механической обработкой. Наиболее популярные марки нержавеющих сталей для изготовления нержавеющих фланцев: ASTM A182 F304 / F304L, ASTM A182 F316 / F316L, ASTM A182 F321, ASTM A182 F347. Данные стали, благодаря своему химическому составу и механическим свойствам, эффективно работают в коррозионно-активных и химически агрессивных средах, в условиях повышенных температур и высокого давления.

Монтаж нержавеющего плоского фланца диафрагмы выполняется надеванием изделия на трубу с последующей угловой сваркой с внутренней и наружной стороны. Диафрагма устанавливается между парой фланцев. В конструкции фланца предусмотрены отборные отверстия (pressure tappings) для подключения импульсных линий измерительных приборов. Геометрия, размеры, расположение отборных отверстий и толщина фланца строго регламентированы стандартом ASME B16.36, что обеспечивает корректную работу измерительного узла.

Нержавеющий плоский фланец диафрагмы SO - размеры, изготовление и применение

Размеры плоских фланцев диафрагмы и характеристики:

• номинальные диаметры: NPS 1/2″–24″;
• тип исполнения: Slip-On (SO);
• классы давления: Class 300, 600;
• максимальное рабочее давление: до 100 бар для Class 600;
• диапазон рабочих температур: от −196 до 550 °C;
• типы отборов давления: corner, flange taps;
• тип уплотнительной поверхности: RF (Raised Face);
• соответствие стандартам: ASME B16.36, ASME B16.5, ASME B31.3.

Оборудование, где используется плоский фланец диафрагмы из нержавейки: узлы измерения расхода в трубопроводах, химические и нефтехимические установки, паровые и энергетические системы, технологические трубопроводы среднего давления, насосные и компрессорные станции, системы технологического учета среды.

Нержавеющие фланцы диафрагмы SO по ASME - где купить в Казахстане?

Нержавеющий плоский фланец диафрагмы АСМЕ 16.11 купить с быстрой доставкой в Алматы и по Казахстану можно в компании ЕМК - QAZAQ. Мы поставляем фланцы диафрагмы из нержавеющих и углеродистых сталей оптом и на выгодных для заказчика условиях. Заказать плоские фланцы диафрагмы можно по телефону, письмом на почту или любым удобным способом на сайте.
