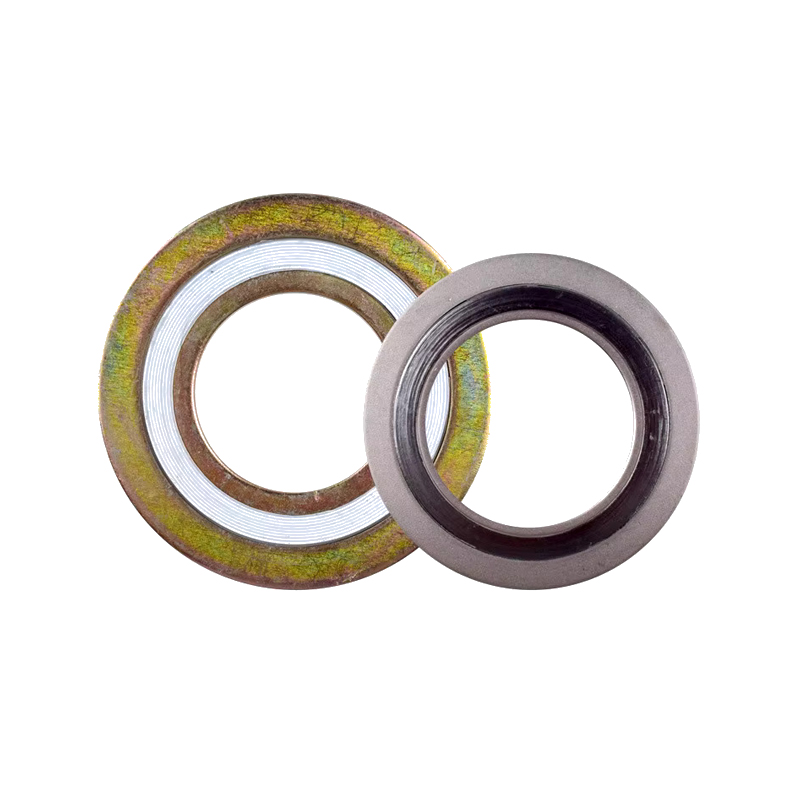

Прокладка спирально-навитая EN 1514-2

Тип прокладки	Обозначение типа	Исполнение уплотнительной поверхности фланца

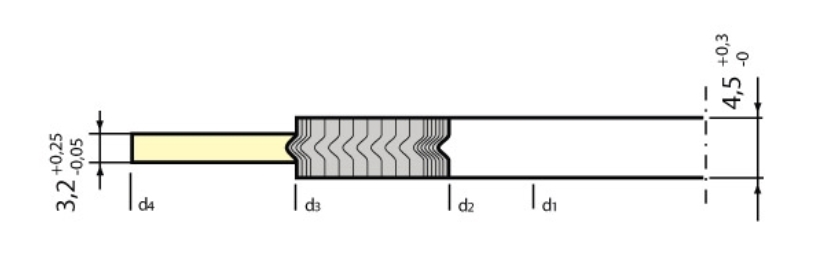

С наружным ограничительным кольцом	C/O	«Шип-паз» LT/LG (LTG) / ST/SG (STG), «плоскость-паз»

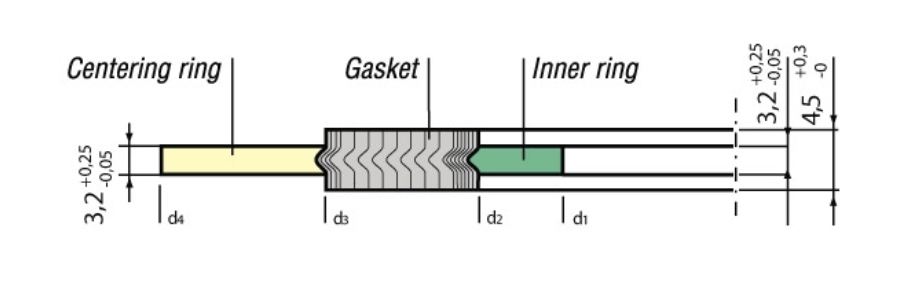

С наружным и внутренним ограничительным кольцом	C/I	С гладкими уплотнительными поверхностями RF/FF

Прокладка спирально-навитая EN 1514-2 – это высокоэффективный уплотнительный элемент для фланцевых соединений, предназначенный для эксплуатации в условиях повышенного давления, температуры и агрессивных рабочих сред. Прокладка изготавливается в соответствии с европейским стандартом EN 1514-2, который устанавливает требования к размерам и допускам уплотнений для фланцев по EN 1092-1.

Конструкция и материалы

Спирально-навитая прокладка en 1514 представляет собой многослойную конструкцию из чередующихся витков металлической ленты и наполнителя. Витки навиваются по спирали, что обеспечивает упругость и способность сохранять герметичность при термических и механических деформациях. В качестве металла используется нержавеющая сталь (обычно AISI 316L, AISI 304, в более агрессивных условиях – сплавы Inconel, Monel), а в качестве наполнителя – графит, PTFE (фторопласт), слюда или керамика, в зависимости от условий применения.

Прокладки спн могут иметь усиливающие кольца: внутренние, наружные или оба. Кольца придают жесткость конструкции, предотвращают чрезмерную деформацию и смещение, ограничивают степень сжатия и повышают надежность уплотнения.

Ключевые особенности:

• сохраняют герметичность при перепадах давления и температуры;

• компенсируют незначительные отклонения в геометрии фланцев;

• выдерживают давления до 250 бар и температуры до +550 °C (с графитовым наполнителем), до +260 °C (с PTFE);

• подходят для пара, кислот, щелочей, нефти, газа, технической воды и других рабочих сред;

• изготавливаются в исполнениях с внутренним, наружным и двойным кольцом – в зависимости от класса давления и области применения.

Стандартизация

Стандарт EN 1514-2 распространяется на прокладки для фланцевых соединений с уплотнением в выступ-впадину (тип B) и в шип-паз (тип C), устанавливает допустимые отклонения размеров, рекомендуемые типы конструкции и требования к применяемым материалам.

Применение

СПН EN 1514-2 широко используются в химической, нефтехимической, газовой и энергетической отраслях, а также в системах пароснабжения, теплообменниках, насосах и трубопроводных узлах высокого давления и температуры. Это один из наиболее надежных и универсальных типов уплотнений для агрессивных и нестабильных условий эксплуатации.

В компании EMK – QAZAQ оптом купить прокладки спирально-навитые EN 1514-2 и другие компоненты трубопровода по EN, ASTM, API c доставкой по Казахстану.
