Прокладка спирально-навитая ASME B16.20

Прокладка спирально-навитая (SWG) ASME B16.20 – полуметаллическая прокладка, предназначенная для герметизации и упрочнения фланцевых соединений, испытывающих высокие нагрузки, воздействие колебаний температур и давления.

Прокладки с намоткой подходят для различных типов контактных поверхностей фланцев и используются в соединениях труб между собой, с трубопроводной арматурой, аппаратами, оборудованием и сосудами при строительстве промышленных трубопроводных систем в нефтяной, газовой, нефтехимической, перерабатывающей промышленности, энергетике, металлургии, судостроении.

Элементы прокладки СНП

Полуметаллическая прокладка включает два или все три из следующих компонентов.

Наружное центрирующее кольцо (Outer Ring), придающее прокладке прочность и работающее как ограничитель при ее сжатии, предупреждая повреждение намотки;

Намотку из профилированных нержавеющих лент с V- или W-образным поперечным сечением, чередующихся с лентами из неметаллического уплотнителя, например, терморасширенного графита. Металлические ленты выполняют функцию каркаса и, работая как пружина, обеспечивают упругость сердечника после продолжительного сжатия. Толщина намотки больше, чем толщина ограничительных колец. При затяжке соединения графитовый наполнитель заполняет мелкие неровности на контактной поверхности фланцев, предотвращая утечку транспортируемой среды;

Внутреннее кольцо (Inner Ring), выполненное из нержавеющей стали. Оно работает как ограничитель, снижающий температурную нагрузку на намотку и предотвращающий ее всасывание при образовании вакуума и выдувание под напором жидкостей и газов. Стойкость внутреннего кольца к коррозии позволяет применять прокладку в системах, перемещающих агрессивные, токсичные или особо чистые среды.

Тип прокладки	Обозначение типа	Исполнение уплотнительной поверхности фланца

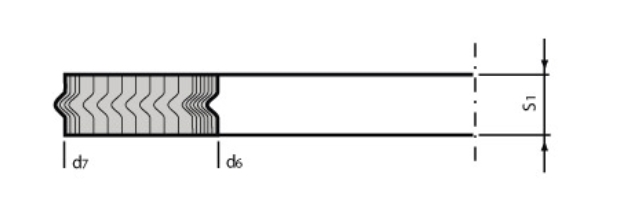

Без ограничительных колец	SW (А / NF / ISW1)	«Шип-паз» LT/LG (LTG) / ST/SG (STG), «плоскость-паз»
	SW (Б / VR)	«Выступ-впадина» LM/LF (LMF), «плоскость- впадина»

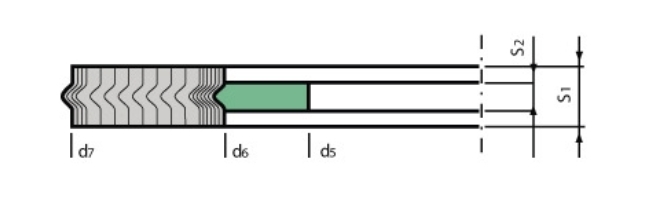

С внутренним ограничительным кольцом	SW/I (B / VRI / ISW2)	«Выступ-впадина» LM/LF (LMF)
	С наружным ограничительным кольцом	SW/C (Г / GA)	«Шип-паз» LT/LG (LTG) / ST/SG (STG), «плоскость-паз»
С наружным и внутренним ограничительным кольцом	SWC/I (Д / GIA)	С гладкими уплотнительными поверхностями RF/FF

Свойства и преимущества прокладок СНП

Прокладка с намоткой сочетает:

• высокую химическую стойкость и сопротивляемость коррозии благодаря антикоррозионному ингибитору в графитовом наполнителе;

• газонепроницаемость;

• способность на протяжении всего срока службы сохранять уплотняющие свойства в широком диапазоне рабочих температур за счет отсутствия в материале наполнителя смол и каучуков;

• повышенную стойкость к старению, износу и разрушению;

• долговечность.

Прокладка полуметаллическая ASME B16.20 – купить c доставкой в Казахстан

Компания ЕМК QAZAQ выполняет поставки импортного металлопроката и трубопроводной арматуры от ведущих мировых производителей. У нас вы можете оптом заказать и купить прокладки СНП ASME B16.20 с быстрой доставкой в любой регион Казахстана.

Чтобы уточнить условия поставки и запросить расчет стоимости фланцев, спирально-навитых прокладок и других компонентов трубопровода, закажите звонок или оставьте заявку на сайте.
