Прокладка кольцевая ASME B16.20

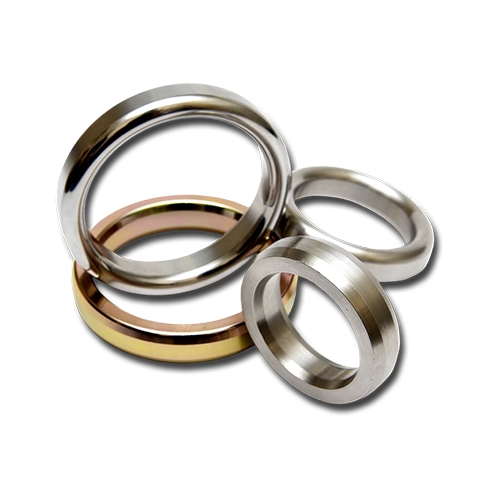

Кольцевая прокладка RJ (ring joint gasket) ASME B16.20 – фланцевая прокладка в виде металлического кольца с поперечным сечением овальной или восьмиугольной формы, используемая для уплотнения фланцевых соединений в трубопроводах, эксплуатируемых в условиях повышенных температур внешней среды и транспортируемых веществ, повышенного давления.

Формы исполнения и особенности

Прокладка типа R – восьмиугольного или овального поперечного сечения, предназначенная для использования с фланцами по стандартным спецификациям ASME B16.5, ASME B16.47 (A), API 6A. Восьмиугольные прокладки R являются новым типом и обеспечивают более высокую степень герметичности, чем овальные. Уплотнительные элементы обоих типов могут устанавливаться в восьмиугольные (трапецеидальные) канавки, однако восьмиугольная прокладка не подходит для установки в канавки с круглым дном.

Прокладка типа BX – с восьмиугольным поперечным сечением (полученным за счет скашивания углов кольца квадратного сечения), используемая с фланцами по API 6BX. Значения наружного диаметра прокладки немного превышают диаметр выемки, за счет чего при посадке уплотнительный элемент сжимается по наружному диаметру, и в нем создается высокое посадочное напряжение, гарантирующее надежное закрепление прокладки.

Прокладка типа RX – с несимметричным восьмиугольным сечением. Применяется с фланцами по спецификациям ASME B16.5 и API 6B. Является взаимозаменяемой с прокладкой типа R, от которой отличается большей высотой, за счет за счет чего увеличивается длина фланцевого узла. Кольцевые прокладки RX обладают более высокой стойкостью к вибрации, ударной нагрузке и перепадам давления, которые испытывают трубопроводы в нефтегазовой отрасли.

Ключевые свойства кольцевой прокладки

Металлическая прокладка asme b16.20 с восьмиугольным и овальным сечением обеспечивают надежную герметизацию и безаварийную эксплуатацию соединений даже при имеющем место износе фланцев и длительном воздействии на них высоких рабочих нагрузок.

Кольцевая прокладка rj сочетает:

• прочность;

• определенную вязкость и способность к пластической деформации, благодаря которой обеспечивают прочное и долговечное уплотнение;

• стойкость к высоким температурам;

• химическую стойкость.

Особенность металлической межфланцевой прокладки – невозможность восстановления формы и повторного применения из-за истончения и отвердевания.

Прокладка металлическая ASME B16.20 – купить c доставкой в Казахстан

Компания ЕМК QAZAQ выполняет поставки импортного металлопроката и трубопроводной арматуры от ведущих мировых производителей. У нас вы можете оптом заказать и купить прокладку кольцевую ASME B16.20 с быстрой доставкой в любой регион Казахстана.

Чтобы уточнить условия поставки и запросить расчет стоимости фланцев, металлических прокладок и других компонентов трубопровода, закажите звонок или оставьте заявку на сайте.
