Отвод резьбовой 90° ASME B16.11

Отвод стальной резьбовой 90 ASME B16.11: размеры, характеристики, материалы, применение

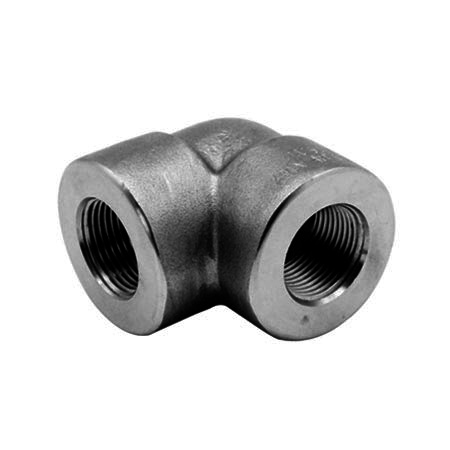

Отвод резьбовой 90° ASME B16.11 – кованый фитинг с внутренней трубной резьбой NPT, предназначенный для соединения труб в месте поворота трубопровода на 90 градусов. Отвод с резьбой имеет номинальный размер 1/8"–4" и используется на линиях малых диаметров, где требуется разъемное соединение без сварки, компактная трассировка и возможность обслуживания узла. Резьбовой отвод используют в обвязке арматуры и оборудования, в импульсных линиях и сервисных трубопроводах, где важно выдержать расчетные нагрузки и при этом сохранить удобство монтажа.

Отвод 90 с резьбой позволяет:

• изменить направление линии на 90° в ограниченном пространстве;

• собрать узел без сварочных работ на месте и без резки магистрали;

• подключить приборы КИПиА, арматуру, дренажные и вентиляционные выводы через резьбу;

• многократно разбирать соединение для ревизии и замены элементов.

Резьбовой отвод 90 ASME B16.11 изготавливается методом ковки из цельной заготовки. Кованая структура обеспечивает однородность металла по сечению и высокую прочность корпуса, что важно для работы фитинга в системах давления.

Ключевые свойства резьбового отвода ASME B16.11:

• высокопрочный корпус, устойчивый к нагрузкам давлением и вибрации;

• точная посадка резьбы и повторяемость сборки при соблюдении момента затяжки;

• компактность и удобство монтажа на малых диаметрах;

• ремонтопригодность узла без демонтажа длинных участков труб.

Материалы изготовления и рабочие условия

Отводы резьбовые ASME B16.11 поставляются из сталей под разные режимы:

• отвод A105 – вода, пар, нефть и газ в неагрессивных средах при умеренных температурах;

• отвод A350 Gr. LF2 CL 1, Gr. LF3 для низких и криогенных температур;

• отвод A182 Gr. F5, F9 – для горячих углеводородов и пара, отводы Gr. F11 CL 1/CL 2, F22 для высокотемпературных контуров энергетики и нефтепереработки, отводы A182 Gr. F91 для наиболее нагруженных участков с длительным нагревом.

Соединение уплотняется резьбовыми герметиками, подобранными по среде и температуре.

Применение резьбовых отводов ASME B16.11

Стальной отвод 90 с резьбой используется в импульсных линиях КИПиА, манометрических и пробоотборных сборках, сервисных дренажах и вентиляционных выводах, обвязке насосов и фильтров на малых диаметрах, а также во вспомогательных трубопроводах котельных и НПЗ, где требуется разборный узел на высоком давлении.

Где купить отвод резьбовой 90° ASME B16.11 в Казахстане

Быстро получить коммерческое предложение и купить резьбовой отвод 90 ASME B16.11 по самой выгодной цене можно в компании EMK – QAZAQ. Мы выполняем оптовые поставки труб, фитингов, фланцев по ASME, EN, API, ASTM, DIN, JIS, ISO, трубопроводной арматуры и оборудования с быстрой доставкой по Казахстану.
