Ниппель приварной ASTM A733 / ASME B36.10: размеры и характеристики

Ниппели под приварку: особенности конструкции, преимущества и применение

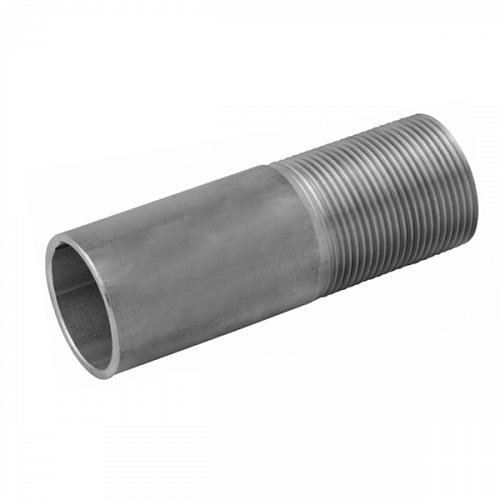

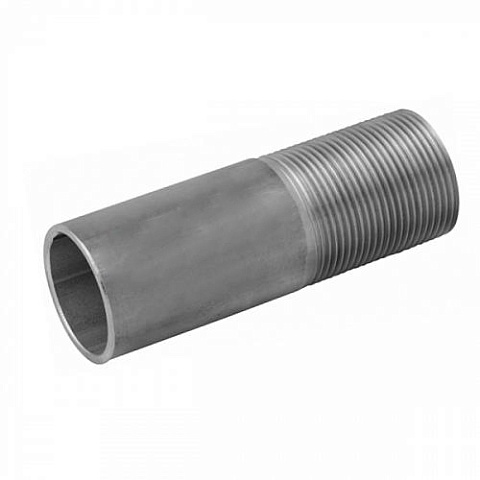

Ниппель приварной по ASTM A733 / ASME B36.10 - это стальная трубная деталь небольшой длины с торцами под сварку, который используют как соединительный элемент в трубопроводах, сложных производственных системах, различных механизмах и оборудовании. Приварной ниппель используют для наращивания/вставки участка трубопровода, подключения арматуры, фланцев, переходов и приборов для отбора среды. Также приварные ниппели используют в узлах обвязки (сборка “катушки”/спула) и для перехода между элементами с разными присоединительными длинами. По сути приварной ниппель - это «монтажная вставка», которая упрощает подгонку и позволяет собрать узел без переразмеривания всей линии.

Конструкция приварного ниппеля представляет собой прямой цилиндрический отрезок трубы с двумя концами под сварку встык (BW). Длина, как правило, может быть close nipple, short, long или конкретная L по запросу заказчика. Геометрия приварных ниппелей по наружному диаметру и толщине стенки соответствует NPS + Schedule (Sch 10/40/80 и т.д. по ASME B36.10).

Стандартные размеры ниппелей ASME B36.10:

• NPS: от 1/2" до 24";
• наружный диаметр: от 21,3 до 609,6 мм;
• толщина стенки: от 2,8 до 30,0 мм;
• длина: 100-300 или 50-6000 мм (по запросу).

Приварные ниппели АСТМ B 36.10 чаще выполняют из труб по ASTM A106 / A53 / A333 и т.п. (в зависимости от класса и температуры). Способ изготовления включает несколько этапов: нарезка ниппеля из трубы, торцовка, снятие фаски/подготовка кромок под сварку, маркировка, контроль геометрии, при необходимости НК по ТЗ.

Монтаж ниппелей ASTM A733 / ASME B36.10 осуществляется сваркой встык и требует контроля соосности, зазора и подготовки фаски, соблюдение WPS/PQR под материал трубы и толщину, НК стыка (VT/UT/RT) - по проекту и классу трубопровода, при необходимости - термообработки после сварки (PWHT) и нанесение покрытия.

Приварной ниппель - это быстрый и экономичный способ собрать узел с минимальными временными затратами. Кроме того, монтаж стальных ниппелей обеспечивает удобство изготовления “катушек” и ремонтных вставок.

Применение стальных ниппелей под приварку актуально для промышленных трубопроводов (вода/пар/газ) нефтегазовой, химической, энергетической отраслей, а также для обвязки насосов и аппаратов, реконструкции и оптимизации, сборка узлов арматуры, фланцев и переходов.

Ниппель приварной ASTM / ASME - где купить оптом в Казахстане?

Ниппель под приварку ASTM A733 / ASME B36.10 купить с быстрой доставкой в Алматы и по Казахстану можно в компании ЕМК - QAZAQ. Мы поставляем стальные детали для трубопроводов, в том числе приварные ниппели, напрямую от производителей, что позволяет нам предлагать своим заказчикам наиболее выгодные условия по стоимости и срокам. Заказать ниппели приварные оптом можно по телефону, письмом на почту или любым удобным способом на сайте.
