Заглушка (крышка) нержавеющая стандарт DIN 2617: размеры и характеристики

Нержавеющие крышки (заглушки) для трубопроводов: функции, конструкция и особенности монтажа

Заглушка (крышка) нержавеющая стандарт DIN 2617 - это фитинг типа cap из коррозионностойкой нержавеющей стали, предназначенный для герметичного закрытия конца трубопровода. Немецкий стандарт DIN 2617 устанавливает требования на геометрию и размеры сварных заглушек. По регламентирующей спецификации нерж заглушки устанавливают в технологических линиях и производственных системах, требующих стойкости к коррозии, высокой прочность, стабильности первоначальных свойств в широком диапазоне рабочих температур. Основные функции нержавеющих крышек (cap):

• постоянное закрытие концов трубопроводов и патрубков аппаратов;
• создание тупиковых участков, технологических “резервов” под будущие подключения;
• безопасная консервация/отсечение линий или участков для проведения ремонта, модернизации, испытаний (опрессовка).

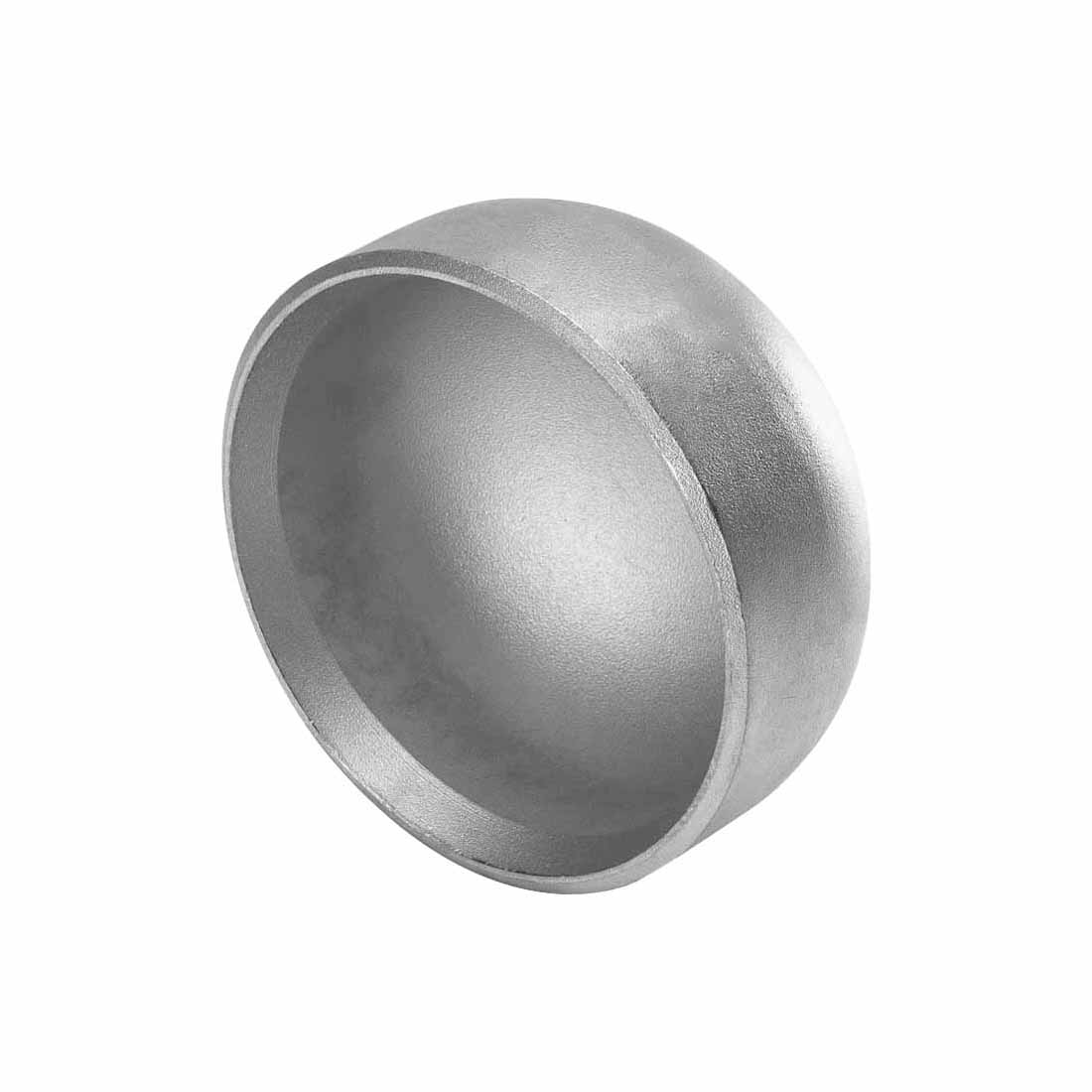

Заглушка выполняется как крышка эллиптической или сферической формы с кромкой под сварку встык (BW). Особенности конструкции и нержавеющего исполнения:

• высокая прочность и устойчивость к гидроударам;
• эффективное восприятие воздействующих нагрузок, давления;
• стойкость к коррозии без покрытия и возможность применения в “мокрых” и химически активных средах;
• высокое качество поверхности, что важно для пищевых и фармацевтических линий;
• прочность и долговечность сварного шва за счет обработки (травление/пассивация).

Размеры заглушек (крышек) из нержавеющей стали по DIN 2617:

• наружный диаметр (D): от 21,3 до 610 мм;
• толщина стенки (t): от 2,0 до 20 мм;
• DN: от DN 15 до DN 600.

Наиболее распространенные марки нержавеющей стали для изготовления заглушек ДИН 2617:

• 1.4301 (AISI 304) - марка нержавейки для стандартных рабочих условий, эффективна с большинством общепромышленных сред (вода, воздух, пар, газ);
• 1.4404 (AISI 316L) - нержавеющая сталь для применения в контакте с хлоридами, морской водой и более агрессивными средами, чем 1.4301;
• 1.4541 ( AISI 321) - высокотемпературная марка нержавеющей стали для соединений, требующих особой стойкости после сварки.

Способы производства: штамповка/вытяжка из листа или формование из заготовки с последующей калибровкой и подготовкой кромки под стыковую сварку. Обязателен контроль геометрии, маркировка и сертификация.

Монтаж заглушки (крышки) из нержавейки выполняется сваркой встык по следующему алгоритму: подготовка кромок и центровка, сварка TIG/MIG (или по WPS) с подбором присадки под марку стали, контроль качества шва (VT/UT/RT), травление/пассивация зоны шва для восстановления коррозионной стойкости.

Нержавеющая заглушка DIN 2617 - это стандартный фитинг для завершения линии, когда требуется стойкость к коррозии, прочность и долговечность. Применение нержавеющих крышек актуально для пищевой и фармацевтической отрасли (при специальной обработке поверхности), химической и нефтехимической промышленности, водоподготовки, энергетики и изготовления теплообменного оборудования, обвязки емкостей, насосов, морских установок (заглушка 316L) и пр.

Нержавеющие заглушки (крышки) - где купить оптом в Казахстане?

Заглушки для труб DIN 2617 из нержавейки купить с быстрой доставкой в Алматы и по Казахстану можно в компании ЕМК - QAZAQ. Мы поставляем металлические крышки напрямую от ведущих производителей и подтверждаем качество каждой партии полным пакетом документов и сертификатов. Заказать заглушки нержавеющие для трубопроводов оптом можно по телефону, письмом на почту или любым удобным способом на сайте.
