Заглушка (крышка) нержавеющая стандарт ASME B16.11: размеры и характеристики

Нержавеющие трубопроводные крышки (заглушки): функции, конструкция и особенности монтажа

Заглушка (крышка) нержавеющая по стандарту ASME B16.11 - это кованый фитинг высокого давления, изготовленный из коррозионностойких марок нержавейки. Применение заглушек актуально для постоянного перекрытия или для временной остановки потока при проведении ремонтных или обслуживающих работ.

Стандарт ASME B16.11 регламентирует размеры и типы нержавеющих заглушек (forged fittings) для высокопрочной обвязки (КИПиА, дренажей, импульсных и сервисных линий. Данная спецификация распространяется на заглушки в форме эллипса, круга, квадрата, а также плоские заглушки и поворотные модели с кольцом.

Конструкционно нержавеющая заглушка по ASME B16.11 делится на два основных типа:

• нержавеющая заглушка Threaded Cap: конструкция имеет внутреннюю резьбу (обычно NPT), корпус с торцевой крышкой. Монтаж нержавеющей резьбовой крышки осуществляется на герметике/уплотнителе (PTFE, паста), без перетяжки с использованием смазки/пасты, снижающих риск прихвата резьбы нержавейки;

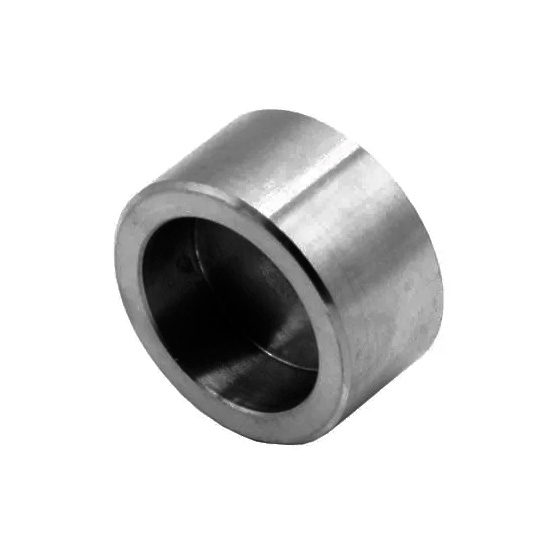

• нержавеющая заглушка Socket-Weld Cap: конструкция отличается раструбом под трубу, фиксация осуществляется угловым швом по периметру. Монтаж нержавеющей приварной заглушки осуществляется по следующему алгоритму: вставка трубы с заданным зазором, сварка угловым швом по периметру, контроль шва, при повышенных проектных требованиях - очистка/пассивация зоны термовлияния.

Каждый тип фитинга предназначен для своего диапазона рабочего давления: классы 2000/3000/6000 (для резьбовых) и 3000/6000/9000 (для socket-weld).

Заглушку из нержавейки используют, чтобы герметично закрыть резьбовой/раструбный отвод, штуцер, дренаж или конец линии, выполнить временное закрытие на период монтажа и испытаний, организовать “резервный” выход под будущую врезку/подключение.

Размеры нержавеющих заглушек ASME B16.11 - от 1/8" до 4" (NPS).

Нержавеющие заглушки ASME B16.11 обычно выполняют из нержавеющих сталей ASTM A182 F304 / F304L, ASTM A182 F316 / F316L, по проектным требованиям возможны - F321, F347 и др. Способ производства - ковка (forging) с последующей мехобработкой: формирование раструба или резьбы, фаски, маркировка и контроль.

Заглушки (крышки) приварные и резьбовые - применение:

• импульсные и приборные линии: концы импульсных трубок, резервные выводы под КИП, точки временного подключения приборов;
• нефтегазовое оборудование и обвязка: временное глушение линий при ПНР, блоки манифольдов, газораспределительные узлы, обвязка компрессоров;
• химические и нефтехимические установки: концы дозировочных линий, точки отбора проб, линии реагентов, ингибиторов, растворителей;
• гидравлические и пневматические системы: концы управляющих линий, резервные каналы, испытательные порты;
• энергетика и ТЭС: импульсные паровые линии, линии контроля давления, вспомогательные трубопроводы;
• судостроение и офшор: топливные линии, гидравлика.

Нержавеющие заглушки (крышки) ASME - где купить оптом в Казахстане?

Заглушки для труб ASME B16.11 из нержавейки купить с быстрой доставкой в Алматы и по Казахстану можно в компании ЕМК - QAZAQ. Мы поставляем трубопроводные крышки напрямую от ведущих производителей и подтверждаем качество каждой партии полным пакетом документов и сертификатов. Заказать заглушки нержавеющие для трубопроводов оптом можно по телефону, письмом на почту или любым удобным способом на сайте.
