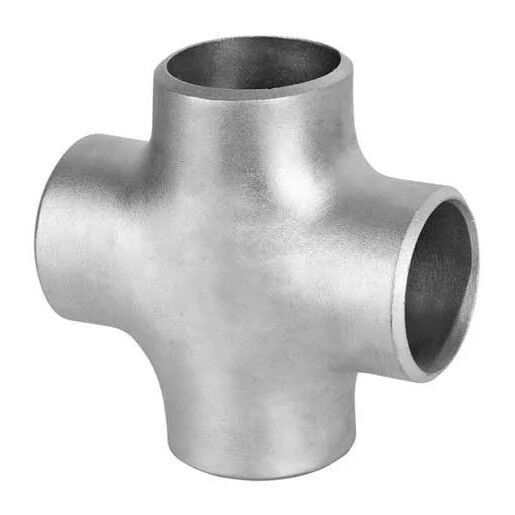

Крестовина нержавеющая ASME B16.9

Крестовина нержавеющая ASME B16.9 — это деталь трубопроводной арматуры, которая используется для соединения четырех труб и распределения потоков рабочей среды по перпендикулярным направлениям.

Конструкция крестовины состоит из основного участка, через который проходит основной поток, двух боковых ответвлений, расположенных перпендикулярно. В отличие от тройников крестовины имеют два ответвления, расположенные под углом 90° к магистрали, что позволяет создавать трубопроводные системы сложных конфигураций.

Функции нержавеющей крестовины ASME B16.9:

• разветвление потока среды в двух направлениях одновременно;
• объединение потоков из нескольких линий;
• обеспечение равномерного распределения давления в системе;
• создание компактных узлов трубопроводов без дополнительных элементов.

Крестовины по ASME B16.9, который регламентирует требования на фитинги высокого давления, изготавливаются из нержавеющих сталей AISI 304, 304L, AISI 316, 316L (для агрессивных химических сред и морской воды), AISI 321, 347 (для высоких температур), сплавов Duplex и Super Duplex (для высоких нагрузок и коррозионной активности).

Изготавливают крестовины из нержавеющих сталей горячей штамповкой или прессованием заготовок с последующей механической обработкой торцов под сварку. В завершение проводят термическую обработку для снятия напряжений и контроль качества ультразвуковой и рентгенографической дефектоскопией, гидроиспытаниями, визуальным осмотром.

Размеры нержавеющих крестовин и технические характеристики:

• диаметры условного прохода: от NPS 1/2" до NPS 48";
• давление: до 40 Мпа;
• рабочая температура: от –196 °C до +600 °C;
• тип соединения: приварка встык (Butt-Weld);
• стандарты: ASME B16.9, MSS SP-75 (для магистральных трубопроводов).

Нержавеющие крестовины ASME B16.9 используют в трубопроводах и производственных системах, требующих высокой коррозионной стойкости, стабильности свойств при повышенных температурах и устойчивости к интенсивным нагрузкам.

Крестовины из нержавейки – применение по отраслям:

• нефтегазовая промышленность: распределительные коллекторы для нефти, газа и нефтепродуктов;
• химическая и нефтехимическая отрасль: системы, работающие с кислотами, щелочами и агрессивными растворами;
• энергетика: высокотемпературные установки, паропроводы, котлы и пр.;
• фармацевтика и пищевые производства: трубопроводы и оборудование с повышенными требованиями к стерильности;
• судостроение: системы охлаждения, топливные и балластные коммуникации;
• коммунальное хозяйство: водоснабжение, теплоснабжение.

Где купить нержавеющие крестовины в Казахстане?

Крестовины из нержавеющей стали купить оптом с быстрой доставкой в Алматы по Казахстану можно в компании ЕМК - QAZAQ. Мы поставляем крестовины ASME B16.9 специальный крепеж для трубопроводов и производственных систем напрямую от ведущих европейских производителей.
