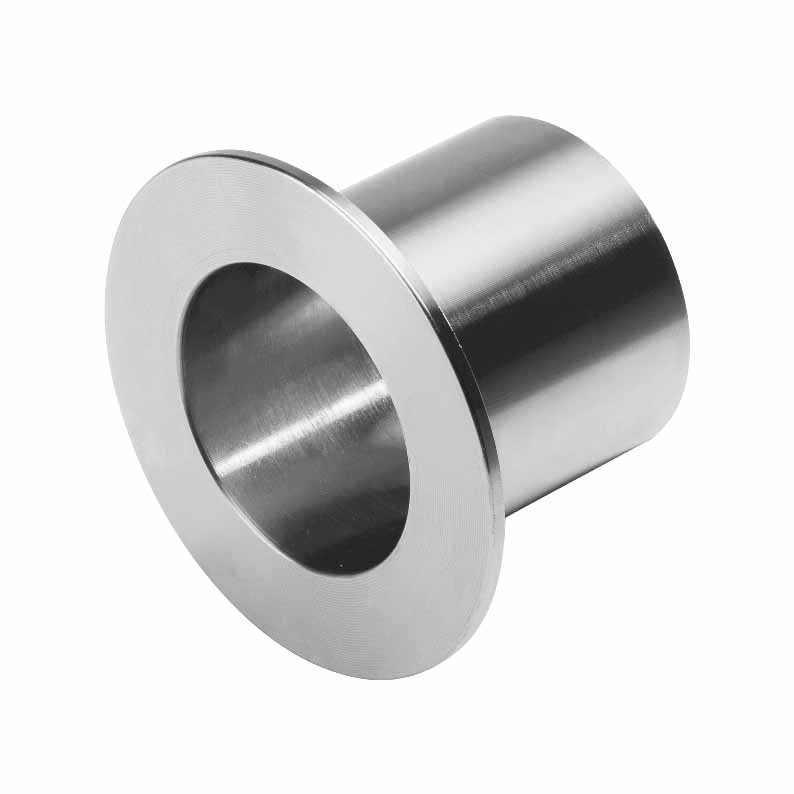

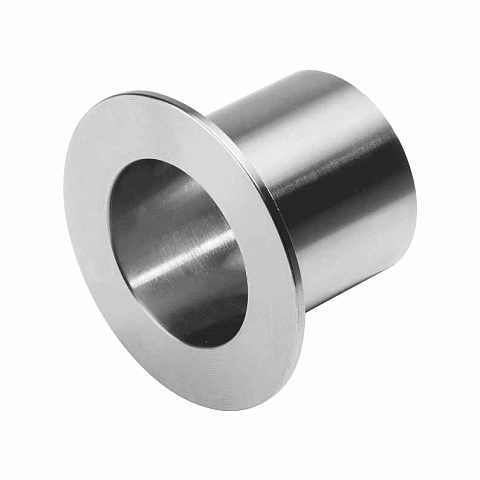

Втулка под фланец нержавеющая ASME B16.9

Втулка под фланец по стандарту ASME B16.9 — это трубная деталь с коротким патрубком и фланцевым буртом, предназначенная для использования со свободным фланцем (Lap Joint Flange). Она обеспечивает надежное соединение с возможностью поворота фланца вокруг оси.

Основные функции втулки:

• формирование упорной поверхности под свободный фланец;
• обеспечение герметичного соединения с сохранением возможности демонтажа;
• компенсация несоосности и упрощение монтажа фланцевых соединений;
• уменьшение затрат за счет применения фланца из недорогого металла (в сочетании с нержавеющей втулкой);
• минимизация крутящего момента на соединениях в зонах вибрации или деформации.

Нержавеющие втулки изготавливаются из коррозионностойкой стали, устойчивой к температурным, механическим и химическим нагрузкам.

Внутренний диаметр, длина и тип втулки определяются в зависимости от давления, диаметра трубы и спецификации фланца.

Втулка устанавливается в паре с фланцем, который надевается на втулку и прижимает ее бурт к уплотнительной поверхности другого фланца, патрубка или оборудования.

Монтаж нержавеющей втулки под фланец начинается с насадки свободного фланца на втулку (фланец не приваривается) с последующей сваркой втулки встык с трубой. Далее идет выравнивание болтовых отверстий и соединение двух фланцев болтами с прокладкой между буртами. Обтяжка болтов с заданным моментом — в диагональной последовательности.

Такой тип соединения допускает поворот фланца для совмещения отверстий, что упрощает сборку в ограниченных или неподвижных системах.

Технические характеристики втулки под фланец из нержавейки по ASME B16.9:

• тип исполнения: короткая (short pattern) и длинная (long pattern) втулка;
• диаметры: от NPS ½” до 24”;
• давление: соответствует фланцам Class 150–600 (и выше);
• тип соединения: под сварку встык;
• поверхность: обработанная под прокладку RF или FF;
• стандарт: ASME B16.9 (в сочетании с ASME B16.5 для фланцев).

Преимущества применения втулок: высокая коррозионная стойкость в агрессивных средах, демонтаж соединения при сохранении герметичности, возможность повторной сборки без повреждения фланца, уменьшение нагрузки на сварные швы и фланцевые болты.

Втулки под фланцы востребованы там, где необходима высокая коррозионная стойкость, быстрый демонтаж и минимизация затрат на фланцевые соединения.

Применение нержавеющих втулок под фланец актуально для таких отраслей, как:

• химическая и нефтехимическая: трубопроводы, работающие с кислотами, щелочами, растворителями;
• пищевая и фармацевтическая: санитарные трубопроводы (при наличии сертификации);
• энергетика: системы с паром и конденсатом;
• водоподготовка и фильтрационные станции: трубопроводы с агрессивными средами;
• судостроение и оффшорные установки: трубопроводы, подвергающиеся воздействию морской воды, вибраций, перепадов температур;
• монтажно-сборочные узлы с ограниченным доступом: быстрая установка и центровка фланца.
