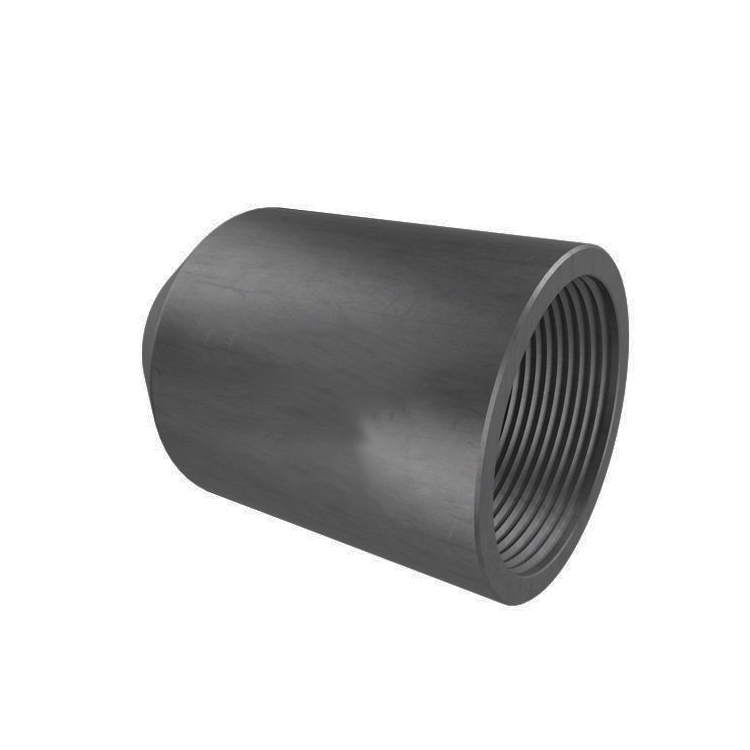

Бобышка (переходник) резьбовая

Резьбовая бобышка NPT-F — это трубопроводная соединительная деталь с внутренней конической резьбой, предназначенная для врезки в трубопроводы, емкости и корпусные детали с целью подключения контрольно-измерительных приборов, запорной арматуры или технологического оборудования, работающего под давлением. Бобышка с резьбой - это компактное, прочное и герметичное решение для установки датчиков давления, термопар, манометров, сигнализаторов с возможностью быстрого демонтажа компонентов без резки основного трубопровода.

Производство резьбовых бобышек NPT-F регламентировано спецификацией ASME B16.11, которая охватывает:

• требования к резьбе: NPT (National Pipe Taper) — коническая трубная резьба по ANSI/ASME B1.20.1;
• классы давления: Class 3000 и 6000;
• размеры - от 1/8” до 2”;
• допустимые отклонения, способ изготовления;
• требования к материалу изготовления и маркировке.

Маркировка NPT-F означает: NPT — коническую трубную резьбу, а F (Female) — внутренняя резьба, то есть соединение рассчитано на установку наружного резьбового компонента (NPT-M). Коническая резьба NPT обеспечивает самоуплотнение за счет натяга при затягивании, что особенно важно для систем с давлением и газами.

Стальные бобышки с резьбой NPT-F изготавливаются из сталей, обеспечивающих высокую механическую прочность, герметичность и устойчивость к агрессивным средам. Наиболее распространенные марки:

• ASTM A105 — углеродистая сталь для стандартных промышленных трубопроводов;
• ASTM A350 LF2 — низколегированная сталь для эксплуатации при низких температурах;
• ASTM A182 Gr. F11 / F22 — хромомолибденовые стали для высокотемпературных и агрессивных сред.

Основной метод изготовления резьбовых бобышек NPT-F - ковка: для начала разогревают заготовку до температуры 1100–1250 °C, а затем формуют до требуемой формы и размера. После проводится отжиг или нормализация для снятия внутренних напряжений после ковки. Кованая структура обеспечивает высокую прочность и однородность материала, что важно для работы под давлением. На токарных и сверлильных станках производятся обработка наружной цилиндрической поверхности до нужного диаметра, нарезание внутренней конической резьбы NPT, калибровка резьбы для контроля точности конуса. Важно: угол конусности резьбы NPT составляет 1°47′24″ относительно оси отверстия. Каждая партия проходит термическую обработку, контроль механических свойств, неразрушающие испытания и маркировку в соответствии с ASME B16.11.

Применение резьбовых бобышек NPT-F актуально для резервуаров, технологических обвязок нефтегазовой и нефтехимической отрасли, котельного и парового энергетического оборудования, систем охлаждения на судах, при установке датчиков, контрольных приборов в машиностроении, в системах водоподготовки и очистки.

Резьбовые бобышки NPT-F ASME B16.11 - где купить в Казахстане?

Заказать бобышки с резьбой NPT-F стандарт ASME B16.11 с доставкой во все регионы Казахстана можно в ЕМК - QAZAQ. Если вы хотите купить резьбовую бобышку с конической трубной резьбой оптом - оставьте заявку и наши специалисты свяжутся с вами.
